MOS-FET インバーテッドダーリントン

non-NFBパワーアンプ



10年以上前にBSチューナー、レーザーデスクプレーヤー、ビデオデッキに使うために、当時あり合わせの部品で作ったアンプですが、以来何のトラブルもなく現在も活躍してます。電源のオンオフはリモート制御であるため本機に電源スイッチはありません。ボリュームとバランスを調整できるように、入力にゲインコントロールを付けてあります。

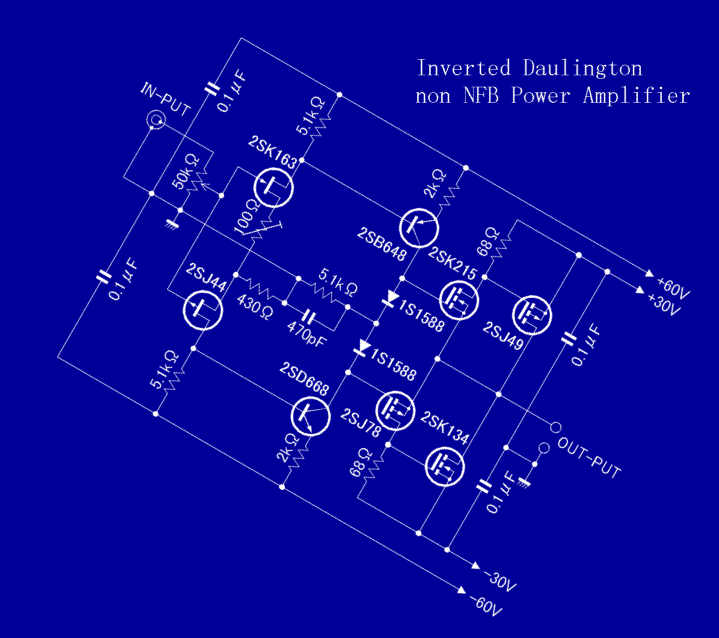

調整はドライブ段の2SK215/2SJ78を選別して2SK134/2SJ49のアイドリング電流を約250mAにすることと、出力のDC電圧を0Vにするため100Ω半固定抵抗を調節するだけです。出力のDC電圧がマイナスの場合は430Ωの接続点を2SJ44のソースから2SK163のソースの方へ変更します。

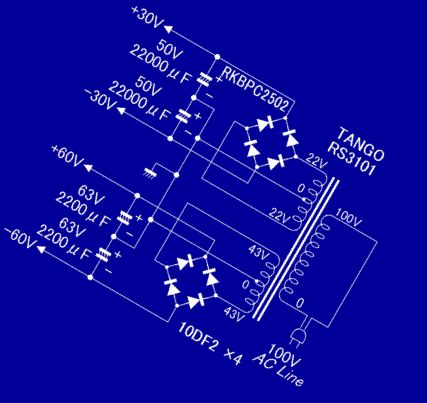

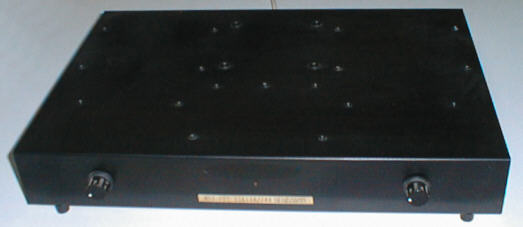

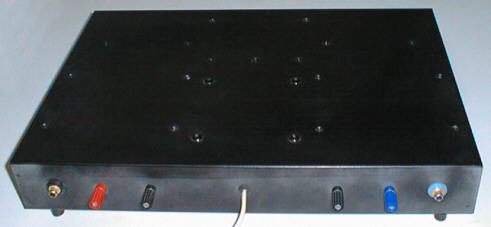

ケースはアルミシャーシでリードのS-1(450×300×70)を使いました。
発熱量が少ないので放熱器を内蔵しました。

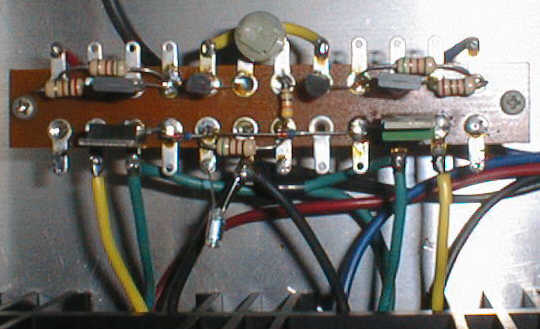

アンプ回路は部品数が少ないのでラグ板に配線しました。
