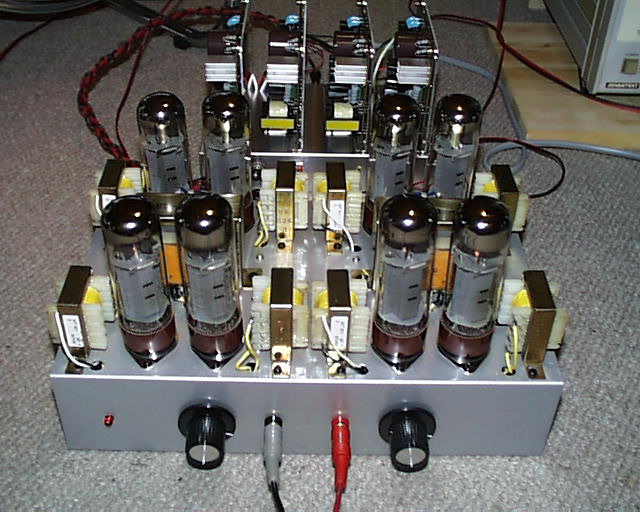

外道ファンのみなさん、おはようございます。またまた変なアンプを作りましたので載せてみます。一見するとマトモなアンプに見えます。しかし妙に球数が多いのでは？そうです、使っている球はありふれたＥＬ３４ですがこれを低電圧で動作させているために出力を稼ぐのに片ｃｈで４本使ってブリッジ型としていますので合計８本ものＥＬ３４が立っています（ちょっと賑やか）。 で、Ｂ電圧はというとアンプの後ろにある５Ｖのスイッチング電源を４個シリースにつないで２０Ｖです。ということでＥＬ３４は１本当り１０Ｖで動作させています。なんとまあオチャラケな使い方ですが、最近低電圧アンプにはまっている自分としては是非作ってみたかったものです。低電圧ですから当然本来の出力は望めませんが、静かに聴く分には不満はありません。つまり「夜のアンプ」ということになりますね。さて、このアンプも今日の関西例会に持って行くことにします。
外道ファンのみなさん、こんにちは。昨日（9/17）の関西例会にこのアンプを持って行き試聴してきました。結果は予想通り、「夜のアンプ」は昼ではちょっと苦しいこととなりました。まあなんとか鳴っているなといった感じで、このアンプの音の素性が全然わからない状態でした．低電圧使用の特徴でもあります入力に対して出力の飽和が速く、ボリュームを上げると直ぐに歪んでしまいます。曲によってはなんとか聴けるものもありますが、弦楽器のソロでは耳をふさぎたくなりました。例会に参加の皆さんからは、よくまあこれだけの図体をしてこんなものかと感じていたかも知れません。「まあＢ電圧が２０Ｖですから」といつもの苦しい言い訳！しかし、決して諦めませんぞ。今日早速このアンプを改造しましてブリッジ型からパラレルＰＰに回路を変更しました。外見は何も変わっていませんし、電源電圧はそのままです。で、改造後の結果ですが、さすがに出力はアップしました。でもどことなくブリッジ型のときの音の厚みが薄くなったような気がします。でもやはり出力アップのメリットの方が勝っているようで、よく聴くとどこか頼りない音ですが、それでもでもしっかり聴くことができます。ということで、これなら次の例会では皆さんから納得して頂けるものと思っていますのでどうかお楽しみに。
村嶋さん、やってますねー。ご存知とは思いますが、今年の暮れのお寺大会は、B電源電圧（プレート電圧にあらず。）３０Vのアンプがテーマです。参加しませんか。
荒木さん、こんにちは。村嶋です。今年の冬の大会には参加致しますのでよろしくお願い致します。ところで、現在大会に出すアンプは３Ａ５パラシングルを予定していますが、大会までには時間がありますからこのＥＬ３４パラＰＰアンプももっと改造して結果が更によければエントリーさせます。

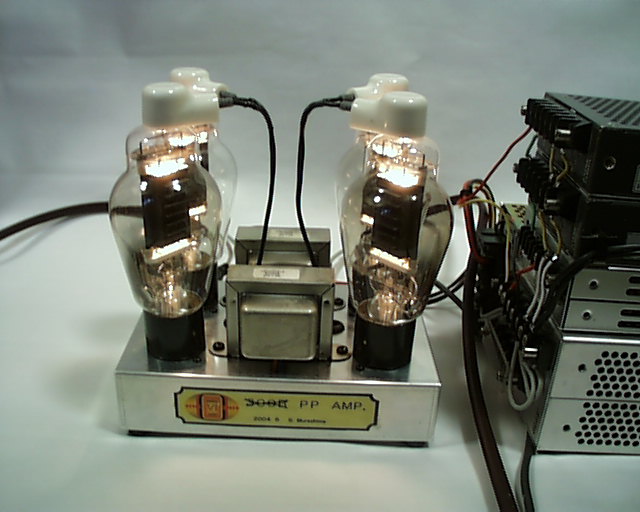

外道ファンのみなさん、こんばは。大阪熊取の村嶋です。今週の関西例会に持って行くため、３００ＢＰＰの手のひらサイズステレオアンプを改造して、８１１ＡＰＰとしました。８１１Ａは本家アメリカのセトロン製のものです。さすがに４本だと１６Ａも流れますので電源と接続しているケーブルが熱くなります。 Ｂ電源は３００Ｂのものを使って８０Ｖを供給し、グリッドには＋２４Ｖをかけてあり、プレート電流は１本当り３５ｍＡとなっています。さすがにトリタンの特徴がよく出て高音が綺麗に鳴ってくれます。しかし単段の悲しさは３００Ｂの時と同じです。さあこれで今週の例会での試聴が楽しみです。

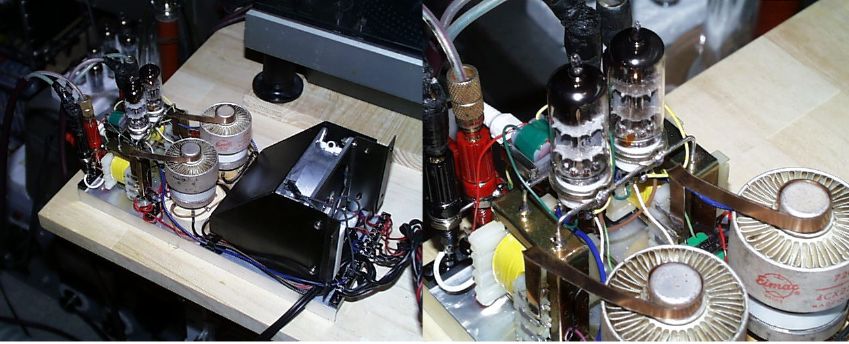

４ＣＸ２５０Ｂシングル・ステレオアンプははじめ単段でしたが、実際に鳴らしてみるとどことなく頼りない音に我慢できないために５Ｍ−ＨＨ３のＰＰ回路をドライバーとして追加しプレート電圧を一気に８０Ｖに引き上げました。これにより納得の行く音で鳴ってくれています。プレート電圧を上げたことで今後このアンプにアクリルで保護カバーを付ける予定です。しかし、冷却ファンが効いているようで発熱はそれほど増加していません。 それから、右の写真でおわかりのように５Ｍ−ＨＨ３のドライバーはＯＰＴにメッキ線を使って直接取り付けてあります。なんとも簡単にドライバーが追加できましたので愉快であります。で、このアンプは関西例会に持って行くことにします。
このアンプを関西例会で鳴らしましたが、最初は調子よく鳴ってくれましたが，時間が経つにつれてどうも音が濁ってきました。やはりドライバーの５Ｍ−ＨＨ３への電流が大きくて終段との間に入れてあるトランス（ST-17A)が飽和しているようでした。ということで改善策として、このトランスもうひとつパラレルに追加して飽和から逃れるとにしました。そうすると予想通り時間が経っても音の濁りは発生せず。調子よく鳴ってくれています。なお先の紀伊半島沖の震源の地震でこのアンプは棚から落ちましたが、幸いにも電源とアンプをつないでいるコードが途中でひかかってくれましたので破損せずに済みました。

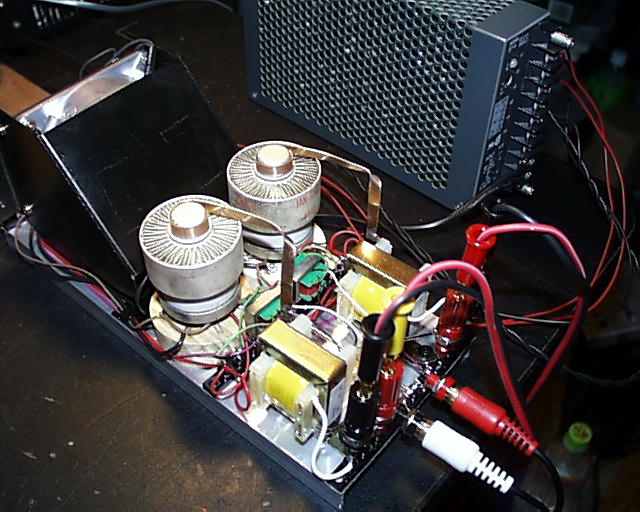

外道ファンのみなさん、こんばんは。つい先程出来上がりましたＥＩＭＡＣの４ＣＸ２５０Ｂシングル・ステレオアンプを載せておきます。これは面白半分で音出しの実験をした結果が良かったために作ってみる気になりました。出力はＱＲＰですがそのスタイルを無線のＧＧアンプ風に作ってみました。 どうでしょう、ちょっと無線を知っている方にとってはとんでもないアンプに映るかも知れませんが、しかしこれは低電圧で働かせているため直接真空管を動作中に触っても大丈夫です。只冷却ファンがちょっとウルサイのが欠点ですが自分としてはこのスタイルになかなか気を良くしています。暫くはこのようなものにハマりそうですね。
村島さん、お久しぶりです。田村です。まるでリニアアンプみたいですね。冬のテーマの４０Ｖも楽勝みたいですね。さて、黄色いＯＰＴですが、見たこと無い物です。何処のＯＰＴですか？サイズも小型で良いですね。（もしかして、アレですか？）
田村さん、こんばんは。ほんまお久しぶりです。さて、このアンプに使っているＯＰＴは日本橋の共立で売っている４個８００円のものです。１次側は3.5ｋ、5K、１０Ｋの端子がありますが、２次側はリード線で８Ωのみです。これはメーカーはわかりませんが、なにかの取り外し品のようで２次側のリード線の長さがまちまちです。この手は以前秋葉原でも買いましたので、そちらでも手にはいるのではないかと思います。 それから、この４ＣＸ２５０Ｂは現在前段に5M-HH3ＰＰでドライバーを作り、プレート電圧を８０Ｖに上げて動作させています。よってこれは冬の大会の条件から外れた外道ということになりますね、改造後の写真はまた後ほど載せてたいと思います。 ところで、先の関西例会では６ＡＳ６ＰＰを６Ｖ動作で鳴るアンプで試聴しました。さすがに３ＡＵ６シングルのときよりマシな鳴り方でしたが・・・でも全くのアッテネーター状態でした。まあ冬の大会ではまた別のものでエントリーする予定です。
村島さん、こんにちは。田村です。４個８００円は安いですね。秋葉にもあったとの事ですが・・・また、探してみます。６ＡＳ６ＰＰですか。６ＡＳ６は実は沢山持っています。でも、この球貴重なので勿体無いな〜と思いました。そろそろ低圧アンプを考えなくてはなりませんが、私はとらねこさんがやっていたＧ１出力をやりたいと思っています。バイアス用に高圧が必要になりますが、バックライトのインバーターでごまかせないか検討しています。

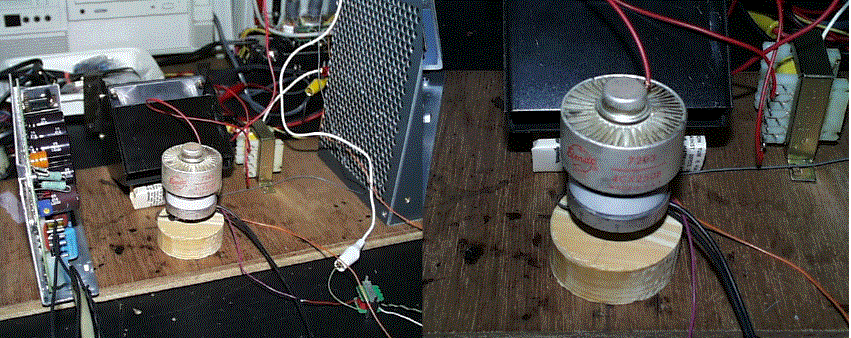

外道ファンのみなさん、こんにちは大阪熊取の村嶋です。最近はちょっとご無沙汰でした。ところで、最近の暑さにまいってしまいそうですが暑いときこそ熱くなるものをなんてスポ根のマンガみたいに面白い実験をやってみました。 写真に示しましたように、ＥＩＭＡＣの４ＣＸ２５０Ｂを使ったシングルアンプの実験です。４ＣＸ２５０Ｂは本来の使い方ではとてもお手軽になんて言えませんが、そこは外道的にこれでほんとうに音楽が聴けるのかと試してみました。 ご覧のように４ＣＸ２５０Ｂは全くの剥き出しです。しかしプレートには２４Ｖしか掛けてありませんので、実際にプレートに触ってもビリビリきません。それから、発熱に対しては後ろに冷却ファンを置いて冷やしながら動作をさせています。４極管ですから、Ｇ１に＋５Ｖを掛けて電子を流れ易くして、Ｇ２に音声信号を入れてあります。Ｇ２にも＋５Ｖを掛けてあります。これでプレート電流はなんと！５ｍＡ流れているではあ〜りませんか。入力の音声信号のレベルを上げるとみごと鳴ってくれました。さすがに６ＡＵ６や３Ａ５とは違って力のある鳴り方でした。う〜んシングルでこれだけ鳴るのだからＰＰではきっと・・・・期待が持てます。今回はあくまで実験ですが、いずれキチンとしたアンプにしてやろうと考えています。とにかく飾り物としか思っていなかった球が使えることがわかり嬉しくなっています。まだ他にこの手の球がありますので試して行こうと思っています。
このクラスの球だとカソードエミッションだけで出力取れませんか？。こういう大型球は持っていないので実験できないのですが、さすがに無理でしょうか。
真空管はどんなに大きくても原理は小さなＭＴ管などとなんら変わりはないのですからＥＰ＝０Ｖ（カソード側も０Ｖ）では実用的な出力はとれませんね。
増幅ではなくて、熱電子をグリッドとプレートで分け合う比率を変えるだけになってしまいますね。
SPICE モデル関連を検索していたら、こんなのを見つけました。http://www.geocities.com/TimesSquare/1965/pp3cx300.htmlとっくにご存知でしたら失礼。(画像がとてもあやしい)
とびいりさんです。いきなりセラミック管をみせつけられて、おそれいりました。
いや、Murashima さまのことです。ありがとうございました。言葉たらずで、こめんなさい。

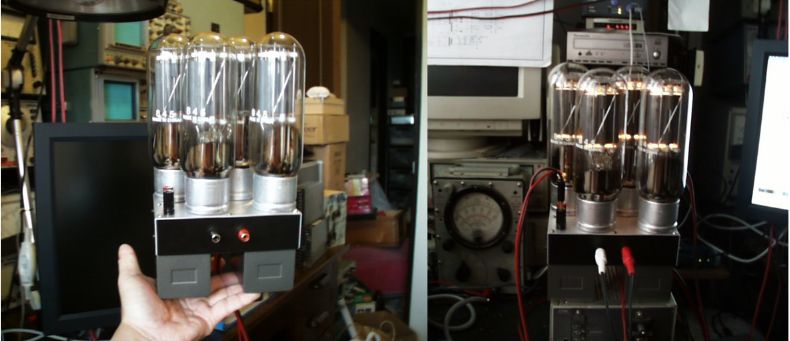

外道ファンのみなさん、おはようございます。大阪熊取の村嶋です。昨晩出来上がった８４５ＰＰステレオ手のひらサイズアンプの写真をカメラの調子が戻りましたので、今朝撮りました写真を早速載せておきます。 どうでしょう想像以上ではないでしょうか？左の写真は確かに手のひらというより指にのせているところです（それだけ軽いのです）。そして右の写真はアンプが動作しているところで、朝早くから調子にのってＪＡＺＺを窓を開けて鳴らしています（う〜んアイスコーヒーがうまい！）。しかし、やはり暑いのには参ってしまいますね（早く冬にならないか）。とまあこんな感じに出来上がっています。例会での試聴が楽しみです。
ここのところ、予定が全然合わず、関西の例会にいけません。ところで、本当に８４５アンプ作られたのですね。まさに有言実行とはこのことですね。制作費が結構かかっているのでは？今度は811が林立するアンプが見てみたい（聴いてみたい）ですがいかがでしょう。安くて眩しい。。。４本でヒーター電力１００Ｗ。。。手の上に乗せると熱いかも。いつぞやは、ムリムリと言われてしまいましたが、811に４００ボルト前後のＢ電圧を掛けて動かすアンプは密かに増殖中みたいですよ。
ふくろうさん、こんにちは村嶋です。８４５ＰＰステレオを先週の例会で試聴しましたが、なかなか好評でした。いずれみんながあつまり関西のヒヤリング会を考えていますので、この８４５ＰＰステレオアンプはその時に出展させる予定です。 さて、このようにうまく行くと次のをということで考えている訳ですが、そうですね８１１はよいのではないかと私も思います。丁度３００ＢＰＰの初めに作ったものを改造すれば簡単に出来てしまいますので、改造が出来上がれば又載せてみます。うまく行くようでしたら今週の例会に持って行きますので、ふくろうさんも都合がつきましたらどうぞ御参加下さい。
今週金曜日は卓Ｑサークルの飲み会なんで行けないのです。すみません。光り輝く811がぜひ観たいところですが。。。ヒーターの電源はどうされるのか、とかとても興味はあります。もし直接工房にお邪魔できたら、そのほうが早いかも。。。？
ふくろうさんは今週の例会は参加できないのですね。残念です。では慌てて８１１で作るのは止めておきましょう。で、今週の例会ではＱＲＰアンプを出す予定をしています。 それから、そうですね機会があれば熊取へもお越し下さい。
外道ファンのみなさんこんばんは。大阪熊取の村嶋です。先程やっとできあがりました！そう関西の掲示板で予告した手のひらサイズの８４５ＰＰステレオがです（チャンと８４５が４本手のひらにのります）。シャーシの大きさは１５０×１００×４０ｍｍで、当然ソケットは自作しました（市販品では無理！）。 現在これを鳴らしながら書き込んでいますが、よ〜く考えると８４５が４本も灯っているということは・・・熱い、暑い！・・そうだ今は夏だった。 まあ音といえば前の３００ＢＰＰ手のひらサイズをちょっと力強くした感じです、さすがに直熱３極管は素直に鳴ってくれますね。で、これを今週の関西例会で披露する予定です。写真は残念ながらカメラが調子悪いので載せられませんが、またよくなりましたら載せます。まあとにかく出来上がってうれしいので載せてみました。

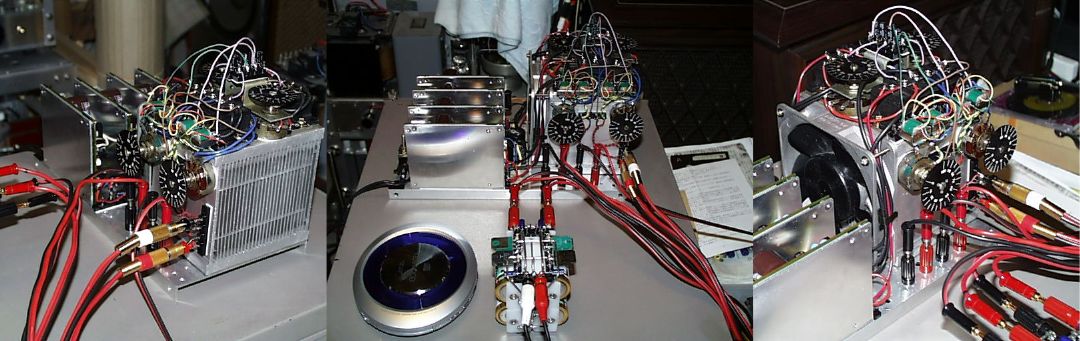

外道ファンのみなさんこんにちは。大阪熊取の村嶋です。前回外道的トランジスターアンプ その３で載せましたアンプを今日改造が完成しましたので改めて載せてみます。写真でご覧のように前より更にゴチャゴチャになってしまいました。大きな違いは強制空冷ようにラジエーターと冷却ファンを付けたことと、ドライブをトランジスターでやっていたのを止めて入力トランス式に変更して、単にブースターアンプの形にしました。真中の写真のようにこのアンプを動作させるには丁度ＱＲＰアンプが使えますのでご機嫌です。 色々と調整しているうちに前より発熱が少なくなり、反対に出力がＵＰして本当のところは強制冷却装置は必要ないぐらいになりましたが、せっかくこのようにしたので（とても気に入ってます）冷却ファンを抵抗で音がわからないくらいにゆっくりと回して使っています。トランスドライブで音が悪くなると思っていましたが、予想に反して自分が好きな鳴り方で鳴ってくれています。以前よりパワーアップしてますので音に余裕があります。これで色々と今まで作ったＱＲＰアンプを使ってＱＲＯが出来ることになりました。・・・・ウレシイ！です。
村嶋さん みなさんこんばんは見事に、アルミブロックをくりぬきでフィンになっておりますね。デザインとしても纏まっていて、いつも感心しております。邪道かもしれませんが、最近はPC用水冷ヘッドもありようなので、熱交換を室外に付けるようなおおがかりな物はどうでしょうか？お寺の池の水を循環させて冷却・・・脱線してしまいました。
高橋さんお久しぶりです。水冷といえばそうですねＰＣのユニットが手に入ればきっとやっていると思います。で、お寺の大会に水冷アンプ部門を作って池からの水で冷やすですか・・・・・・でも鯉が怒るかも知れませんね「ワシらは熱帯魚ではねーぞ」なんてね。 でも水冷といえば何らかの形でアンプを作ってみようと考えていますので、出来上がりましたらそのうち紹介いたします（ポンプは買ってありますがラジエーターはまだです）。

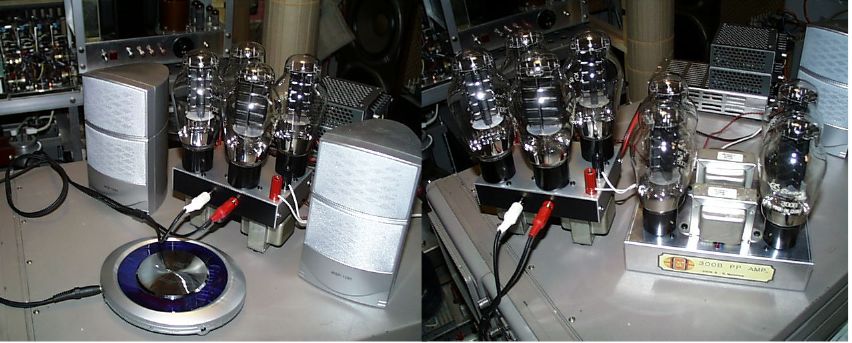

外道ファンのみなさん、こんばんは。大阪熊取の村嶋です。先の３００ＢＰＰにきをよくして更に小さなシャーシで３００ＢＰＰを作ると載せましたが、早速それが出来あがりましたので載せてみます。左の写真は実際に鳴らしているところですが、手前に置いてあるポータブルのＣＤプレーヤーのヘッドフォン出力で動作しています。大きさはこのＣＤプレーヤーと比較してみると大体解ると思いますが、あの３００ＢがそれもＰＰでステレオがこのサイズで出来ていることに面白さがあります。使っているスピーカーは大阪日本橋（にっぽんばし）で２本２００円で買ってきたものですが、こうしてみるとなかなか様になっています。音は意外と低音が出てくれていますので小音量でも聴いていても気持ちのよいものです。 右の写真は以前の３００ＢＰＰとの比較ですが、回路構成と部品はほぼ同じです。ということで更に狭いシャーシに全部取り付けるとなると通常の取りつけ方の考えではちょっと無理ですので、ご覧のようにＯＰＴをこの際アンプの足として使っています。ＯＰＴの下には当然すべり止めのゴムを貼ってありますので、見た目はなにか不安定そうですが、重いトランスが下になっていますので安定感はよく、また滑らないのがよいと思います。う〜んこれは東京へ持って行くことになるでしょう。
