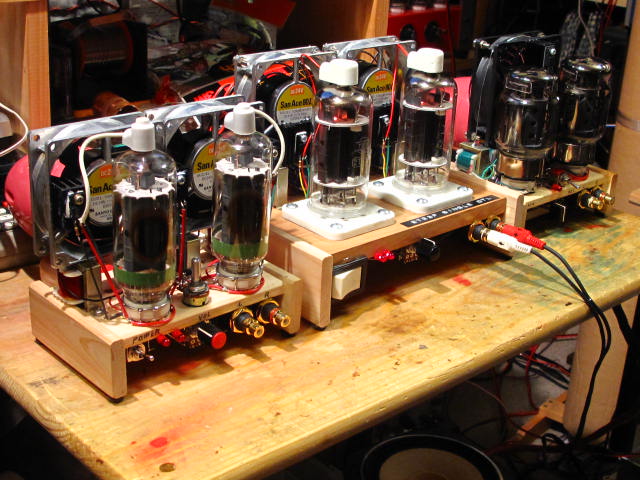

以前はＣＳＰＰモドキで遊んでいましたが、現在は真空管１本によるＯＴＬアンプにハマッています。これは去年のお寺大会に出した１０００ＴシングルＯＴＬアンプが現在とても調子よく鳴ってくれているのですが、いかんせんいくら発熱が少ないからといってやはり夏には敬遠してしまします。ということでもっと小さな球によるカワイイ？シングルＯＴＬを作っているところです。写真は手前から４０ＫＤ６、２Ｔ２３Ｐ，ＫＴ８８でのシングルＯＴＬアンプです。回路的には３台共ほぼ同じで、３段直結のトランジスターによるドライブ回路に終段も直結させてカソードフォロワで出力しています（１０００Ｔはプレート側です）。尚、３台共冷却ファンをつけてありますが、これは真空管を冷やすのではくドライバーのトランジスターを冷やすものです。でもついでに真空管も冷やしていることになっていますが。ところで、出力はせいぜい１５０ｍＷというところですが全段直結ということで出てくる音がいいのです。実際に試聴会でも鳴らしましたが意外とよく鳴るということでなかなか好評でした。シンプルで色々な球でＯＴＬアンプとすることができるので、まだ当分の間はこんなアホなアンプで楽しみたいと思います。写真では３台揃っているとなんだか貫禄があるようですが、実際は小さなアンプでカワイイです。
ご無沙汰しています。最近外道分科会に投稿がないと思ったら此方で活躍されていたのですか？ヤハリ節電のためですか？60Ｈｚの電力は50Ｈｚには沢山は送られない聞きましたので関西の節電が関東に寄与されないとも。尤も原発が止められるご時勢ですから関西でも節電を強要されるのでしょうか。それはともかくとして外道もそうですがＱＲＰでも村嶋さんの強烈なパイオニア魂が発揮されています。シングルのＯＴＬは考えませんでした（と謂うより考えられない）。昔々高城さんが６ＡＳ７を６本だかを並列にしてインピーダンスマッチさせて銀座のヤマハでデモをしたと読んだことがありますが。ところでプレート電圧はどのくらいでしょうか？
スガハラさん、お久しぶりです。そうですね、最近の日本の電力事情は芳しくないですね。こちら関西もジワジワと節電ムードとなってきています。このようなアンプを作ったのは元々１０００ＴのシングルＯＴＬアンプを使うと暑いのでもっと小さなシングルＯＴＬということで作ったのですが、丁度現在の情勢にマッチングしてしまっていますね。ということで暫くは外道なしで小さなアンプで楽しみたいと思います。でもそのうちに節電の熱（ホトボリ）が冷めればまたアッチの方に出したいと思います。ところで、これらのアンプのＢ電圧はいつもの５０Ｖです。それから私も６ＡＳ７ではなく同じ双３極管の６０８０で１６本（３２ユニット）を並列にしたシングルのモノラルＯＴＬアンプを作ってありますが、今は到底使う気になりません。でも３Ａ５なら１００本でも熱くならないのでいいですね。

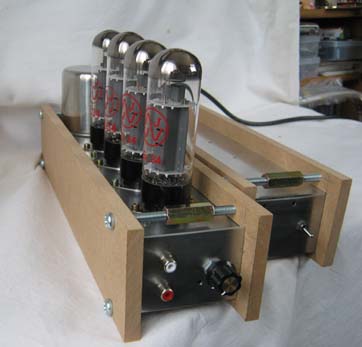

こんにちは。 村嶋さんに教えていただいた24V(25.2V)駆動の6CA7PPがようやく完成しました。前段にヘッドホンアンプを追加してCDプレーヤから直接接続できるようにしました。後ろに並んでいるのは24Vスイッチング電源部です。６畳の部屋では十分過ぎるほどの音量でしっかり、はっきりと鳴り、非常に満足しております。村嶋さん本当にありがとうございます。
みむらさん、前にお教えした回路図でのアンプが完成したのですね。無事できあがったとのことで安心しました。さすがみむらさんのアンプはスリムでなかなかセンスのよいものですね。それでこのアンプの結果がよいとのことですので低電圧アンプをこれからもどんどんと楽しんで下さい。
村嶋さん、早々にレスありがとうございます。次回作は何とか自力で設計したいと思います。と6080の時も言っておりましたが、なかなか頭が回りません。いつになるやら・・・。

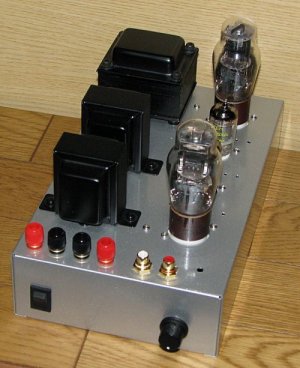

最近製作から遠ざかっておりましたが、時代の要請に合わせ（？）省エネアンプを作ってみました。皆さんのような工夫も無く、ぺるけさんの設計そのままの5670シングルです。0.2Wと蚊が鳴くようなものですが普通に使っている分には何も問題ありません。低能率のスピーカーでもちゃんと鳴ります。

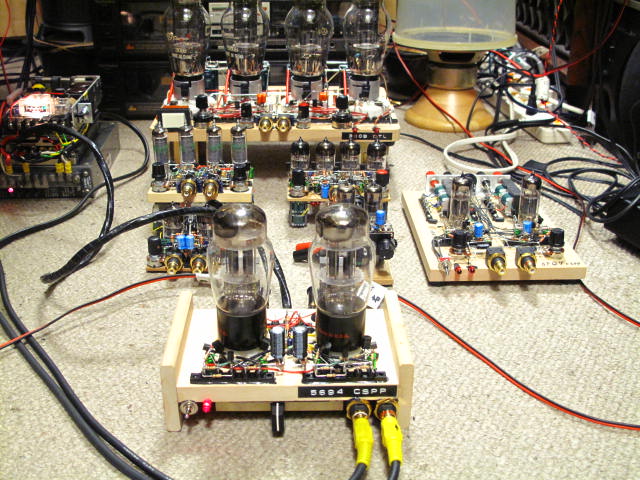

今までのＣＳＰＰアンプはＭＴ管のみで作ってきましたので、また別な球でということでＧ管の双３極管である５６９４を使って作ってみました（一番前のアンプです）。５６９４はＢ級ＰＰで使う球なので低電圧でグリッドの＋ドライブにはピッタリです。回路は前の６ＦＱ７と同じで、このアンプにもＯＰＴには橋本（サンスイ）のＳＴ−４８を使っています。Ｂ電圧は５０Ｖでも動作しますが７５Ｖに引き上げています。音はさすがに太いという感じで、ちょっと低音が出すぎるような感じもしますがまあこれはこの球の持ち味ということで納得しています。本当にＣＳＰＰは今までのやり方とは違っていて結果がよいので面白いと思います。ということでまた別の球を使って作ってみることにします（ハマッてます）。で、本格的なもの（ＯＰＴは入手済み）はもう少し先にやることにします。

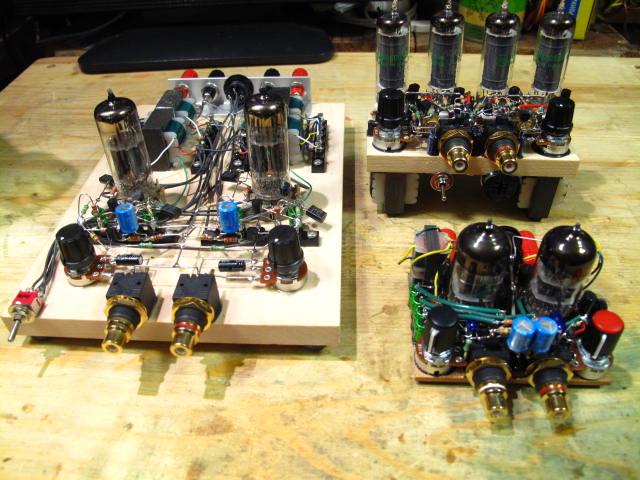

ここには久しぶりに出てきますが、最近はなにやら怪しいＣＳＰＰらしきアンプを作ってその音質の良さにシビレてます。本来ＣＳＰＰとなるとバイファイラー巻きの高級なトランスのイメージですが、ヒネクレ根性タップリのわたしとしましてはいつもの小型のトランジスター用のＯＰＴ２個を使って、プレート側とカソード側の負荷をそれぞれに持たせて、それを磁気的に結合させプレート側とカソード側を逆接続でつないでいます。まあお気軽な方法ですがこれが案外結果が良いので既に３台作っています。 左の大きなものは６ＦＱ７のＰＰでＯＰＴにＳＴ−４８を使っています。これはこのようなものにするとどのように鳴るのかを確かめるためにわざと大きく作ってあります。このアンプの位相反転は古典的？なＣＥ分割回路です。次に右の奥側は６００５ＷのＰＰです。このアンプはカマボコ板に組んであります。このアンプもＯＰＴにＳＴ−４８を使ってありますが、ご覧のように足代わりとして使っています。位相反転は差動回路によるものです。そして右側の手前の小さなアンプは６９２２のＰＰでこのアンプは６ＦＱ７と同じ回路で組んであります。ＯＰＴは小型のＳＴ−３２相当のものを使っています。 音はそれぞれ違いがあって面白いです。しかし全体的にそのスタイルには反してスポンスがとてもワイドで信じられないほどの低音が出るということが共通しています。いずれ本格的なＣＳＰＰをやろうと思いますが、まあその前のオチャラケということですね。
世界最小のＣＳＰＰアンプの座を奪われてしまいました。今週末の醍醐ＬＰコンサートで音を聴くことはできるのでしょうか？
ＡＲＩＴＯ＠伊吹南麓さんがＣＳＰＰを推進する意味がわかりました！本当にこんなものでも今までに作ってきたＢ電圧５０Ｖのアンプと比較してその良さがわかります。関西の例会に一番小さい６９２２のアンプを持って行きましたが、そこでとんでもない低音を出していました。まあ出力的はやはり５０Ｖアンプでしたが・・・・今度の醍醐のＬＰコンサートには持って行きますのでどうぞお聴き下さい。
村嶋さま、醍醐コンサートのご参加お待ちしております。皆様、この超ミニスカート？ならぬ超ミニアンプの実力をお聞きに来てください。しかし、よくぞここまで、ミニに出来たものですね、私にはとても真似ができませ〜ん。
新たな村嶋ワールドが開けそうな予感がしましす。大きな集魚灯（送信管）アンプは真似が出来ませんが、これなら関東でもハマル会員が出るかも・・・？
西河さん、ここで掲載したことは前回の10月17日のレコードコンサート前のことですので６９２２のアンプは既に醍醐にて鳴らしています。また関西ＯＴＬ大会にて６９２２のパラＰＰアンプもお聴き頂いております。次回12月5日のレコードコンサートには現在作っている新しいアンプ（ＯＴＬ）をお持ちしますのでよろしくであります。Ｙａｓｕｅさん、そうですねこのようなアンプなら受け入れてもらえそうですね。百見は一聴にしかず？ですので年末のお寺大会に持って行こうかと思います。
ぜひ関東の会員にも試聴の機会を与えて下さい。
みなさん、あけましておめでとうございます。今年もよろしくお願いします。昨年暮のお寺大会に６９２２のＣＳＰＰを２種類と３００ＢＯＴＬを持って行って鳴らしました。さすがに会場の大きなスピーカーでは日頃聴いている感じとは違って６９２２ＣＳＰＰはその大きさからのイメージ以上の音が出てくれていました。それで、会場では数人の方がそのように感じていたかと思います。こんな小さいものでも今回課題に出した１０００ＴシングルＯＴＬより大きく鳴っていたことに半分唖然としました。それから３００ＢＯＴＬアンプも予想よりも大きく鳴ってくれたのがよかったです。これで気をよくしたので今年もまた変なアンプを作ろうかと思っています。

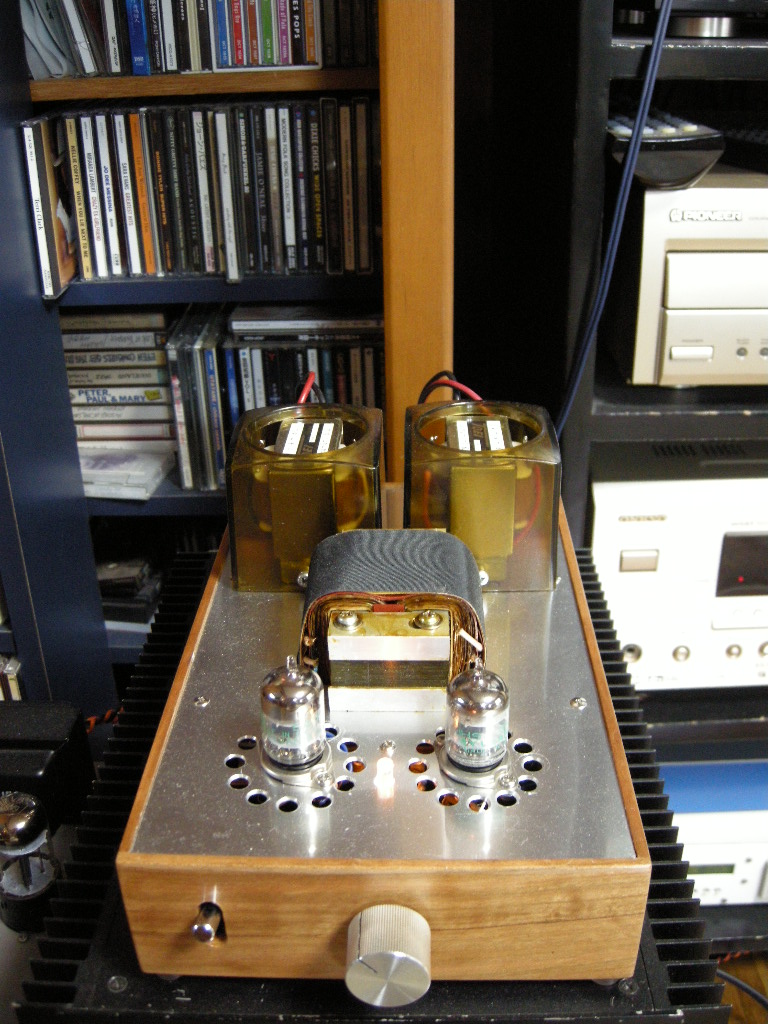

アンプがやっと完成いたしました。そうです、今回は「QRP」でなくミニワッタと表現してみました。URLは下記にhttp://ja1wby.art.coocan.jp/

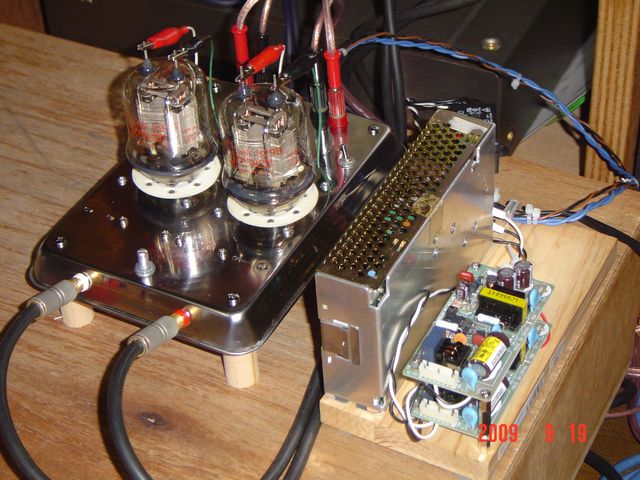

「６Ｍ−ＨＨ３ｐｐ ＱＲＰ」に続いて おなじみの２本角のタマ「８２９Ｂ」を使ってみました。もちろんＥｂは４８Ｖです。ヒータは１２Ｖで点火、いずれもスイッチング電源から供給しています。この８２９ＢはＳｇが共通のため三結が出来ないので、Ｓｇは４８Ｖ電源からＬＲの分離のためにＣＲをかまして５結としました。（通常の５結です）結果、０．５Ｗの出力を得ました。これだけの出力があると、通常の音量で聴く範囲では大変好結果が得られたと思います。先日の「醍醐ＬＰレコードコンサート」でご披露しましたが、高能率スピーカ・ＥＶエリミネーターでは、全く不足感無くむしろ大変な大音量でならしました。詳しくはこちらのブログに掲載しています。http://blogs.yahoo.co.jp/arunas001/49124165.html

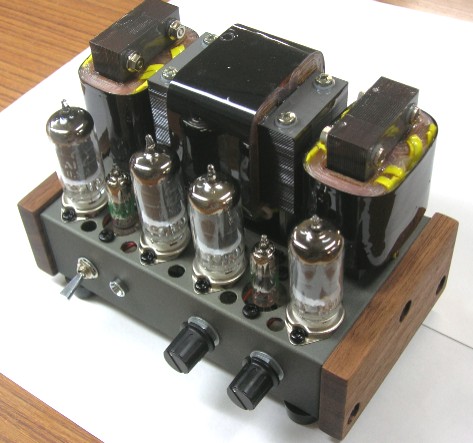

最近、ここが活況で無いのが寂しいですね。まだ完成したわけではないのですが、来月の関西ミニ視聴会を目指して奮闘中！
小さいですねぇ。トランスを巻ける人の強みですね。シャーシの実寸はどのくらいですか？ トランスが密着していますが、ノイズの方はどうでしょうか？
シャーシの寸法は１３０ｍｍ×８０ｍｍ×３５ｍｍの富士シャーシです。トランスが近づいているということよりも、電源スイッチの配線からノイズを拾っているのではないかと思います。要対策ですね。トランスに使用しているコアは、関東変圧器材工業のＵＩコアです。電源トランスがＵＩ−１３、出力トランスがＵＩ−１１というサイズです。
トランスのコアはどちらもＵＩ−１１でした。電源トランスの積厚が３５ｍｍ、出力トランスは１４ｍｍです。

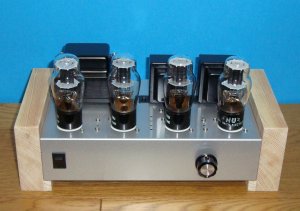

またまた、QRPアンプの登場です。QRPらしく写真もQRPで。なかなかオーディオアンプには向かないと思うST管「56」を使用したミニアンプが完成まじかです。明日の三土会に間に合いませんでしたのでWEBに公開します。（都合で行けなくなりました。）お暇なら見に来て下さい。http://ja1wby.art.coocan.jp/pc-amp/51-56pp-amp/0-56pp-amp-v1.html
今度の例会にこの56PPアンプを持参したいと思います。又、ついでなので私のごみ（部品）も持って行きます。必要？な方はもっていって下さい。

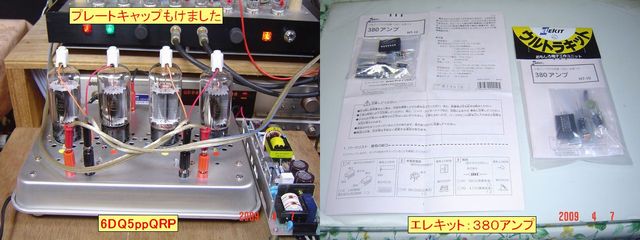

２００９年夏 関東地区お寺大会へ参加予定の「６ＤＱ５ ２４Ｖ ＱＲＰアンプ」です。８Ω入力ですので、ライン入力に対応するために、エレキット「３８０アンプ」を買ってきました。これから組み付けますが、６ＤＱ５にはプレートキャップを付けて見栄え良くしました。果たしてあの巨大なスピーカからどのような音がきこえてくるのでしょうか？いまから楽しみです。↓下の写真は以前の姿です。
西河さんは今度の東京のお寺大会には６ＤＱ５ＰＰでエントリーされるのですね。あの大きなスピーカーが２４Ｖのアンプででどのようになるのかを私も期待しています。で、私もそろそろエントリー用のアンプを作り始めたいと思いますが、ちょっと気合の入ったもの？にしようかなんて考えています。
お寺大会には、池田さん式の「６０８２×８ ２６Ｖ低電圧ＯＴＬ」でも参加したいとも思っています。電源はスイッチングを使用し、６０８２が沢山ありますので手持ち部品を活用します。丁度、手頃な「菓子缶」を手に入れましたのでＧＷに時間が取れれば製作します。
池田さん式の低電圧ＯＴＬアンプも持って行かれるのですね。これまたどのように鳴るのかが楽しみです。アンプを菓子缶で作られるとは関西スタイルの王道ですね。
