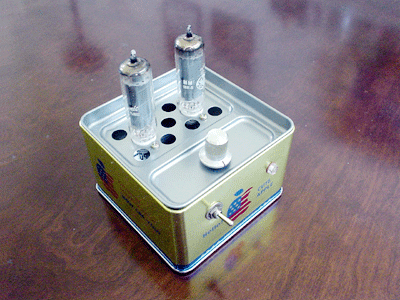

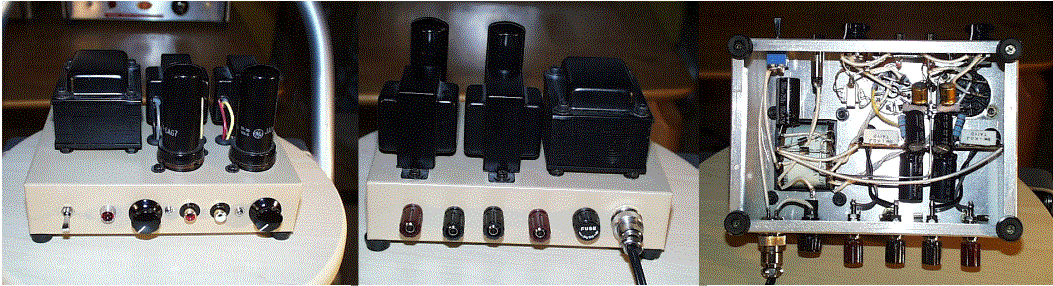

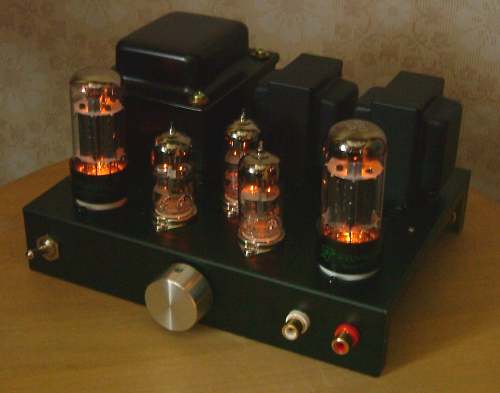

6CS7シングル

「手作りアンプのページ」そして「ＱＲＰ分科会」、いつも楽しく拝見しています。

先程、「手作りアンプの会」へ入会の申し込みをさせて頂きました。
Newcomerですが、どうぞ宜しくお願い致します。

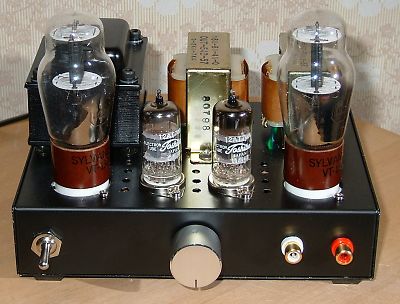

Dad's Projects
http://www.geocities.co.jp/Milano/1988/radio/index.htm

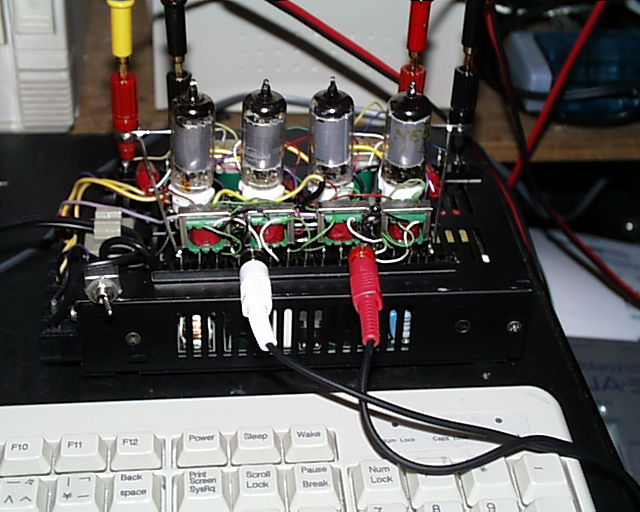

　ＱＲＰファンのみなさん、こんばんは。大阪熊取の村嶋です。前回３ＡＵ６シングル・ステレオアンプを紹介しましたが今回はそれを発展させた６ＡＵ６による低電圧型ＰＰステレオアンプです。写真でおわかりかと思いますが、このアンプは５Ｖと±１２Ｖが出ているスイッチング電源に直接部品を取り付けて組んであります。ということで、スイッチング電源のケースには一切穴を開けてありません。端子を両面テープで貼りつけて、そこに真空管ソケットやトランスを付けてあります。回路としては、入力トランスに山水のＳＴ−１７Ａを片ｃｈに２個使って位相を入力信号と同相のものと逆相のものとに分けています。６ＡＵ６は３ＡＵ６のときと同じように、Ｇ１にヒーター用の電圧６Ｖ（５Ｖ出力を調整）を掛けてあります。Ｇ２にもＧ１と同じく６Ｖを掛け、ここに入力信号を入れてます。それからＧ３とプレートはつないであります。出力トランスはこれまた山水のちょっと大きめでＳＴ−４８を使っています。そこにＢ電圧として±１２Ｖが出ていますので−１２Ｖをグランドとして＋２４Ｖを掛けてあります。
　これで立派にステレオとして鳴りますので痛快です。先週の関西例会に持って行きまして参加の皆さんと試聴しましたが結果はなかなか良いものでした。
　で、どれだけの出力が出ているのかといいますと、８Ωで１３０ｍＷ出てくれています。ＱＲＰとして１００ｍＷが出ているということは高能率のスピーカーでは喧しく聴こえるもので、十分なものだといえます。
　これまたアンプとして結果がよいので、これをベースに発展させるつもりでいます。この先が楽しみですね。

　もみじ＠広島です。久し振りにＱＲＰ分科会に訪問しました。
　村嶋さまの活躍ぶり、素直に心が和みます。　やれ、２０５Ｄや３００Ｂ、果ては８４５などなど、万里の長城には食傷気味です。私も、手元に沢山ある高Ｇｍペンタグリッド管６ＢＥ６や１２ＢＥ６で０．５Ｗ×２程度のシングルアンプを作ってみたい気持ちになっています。どういう所に留意すればよいか、ご教示願えたらと思っています。関西の地域グループでお会い出来るのですかね。

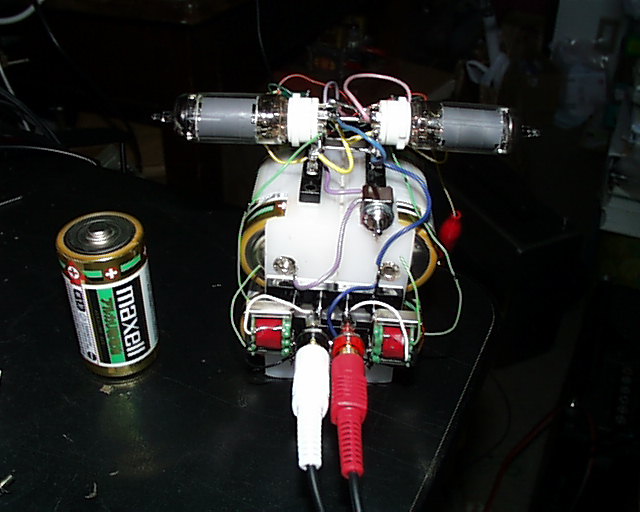

　ＱＲＰファンのみなさん、こんにちは大阪熊取の村嶋です。今回紹介しますＱＲＰアンプは写真のように球を単１電池のホルダーに水平に球を取りつけてあります。なんとも馴染めない形ですが、実はこのアンプはＢ電圧が電池４本の６Ｖしかありません。使っている球は３ＡＵ６Ａですが、ちなみにこの球のＢ電圧の定格は２５０Ｖです。これを２本ステレオのため使用し、ヒーターはもちろん直列でこの単１電池からの供給です。
　信じられないようですが、これで立派にスピーカーが鳴ります。今までもいくつか３Ａ５シングルを作ってきましたがこの場合のＢ電圧はＤＣ３ＶからＤＣ−ＤＣコンバターで]約３０Ｖに引揚げていました。しかし、今回は直接乾電池の電圧で動作しますし、３Ａ５シングルよりなにか出力もよく出てくれているようです。そして音質もこちらのほうが良いような感じがします。
　ところで、このような低電圧で増幅を実現するにはやはり普通の接続方法では無理です。６Ｖでは例えゼロバイアスであってもＩＰは流れませんので、Ｇ１にＤＣだけで６Ｖをかけ、Ｇ２には入力をトランスを介して入れるのと、これにも＋３Ｖのバイアス電圧を掛けてあります。Ｇ３は本来２次電子の捕獲の意味であるわけですが、このような低電圧では単なる邪魔ものです。よってＧ３とプレートをつないであります。これによってＩＰが流れてくれます。そして思っていたより良い結果でスピーカーが鳴ってくれましたのでご機嫌です。ということで低電圧では３極管より、このようなＧ３が独立している５極管のほうが向いているようにも思います。みなさんもお験し下さい。ただし出力は小さいことは覚悟しておいてくださいね（高能率スピーカー向きです）。
　これをこれから大阪日本橋（にっぽんばし）に持っていって試聴する予定です。さて、このような低電圧方式を応用したＰＰアンプもありますので次回載せてみます。・・・・・・・う〜ん、ここ当分は低電圧にはまりそうです。
　


初めまして大阪豊中の清水です。去年の１２月のお寺大会の方に出席した高校生なのですが、覚えておられるでしょうか？
さて、今回６ＡＧ７を使って単段アンプを組みました。回路的には、山水のトランジスタ用のトランスを使って入力ゲインを上げてそのまま６ＡＧ７をドライブしています。出力トランスは、６ＢＭ８のキットのものです。
完成後、村嶋さん宅にて歪み率などを測定したところ、最低歪み率が予想通り、約０．５％あり、周波数特性特性が、-３ｄＢで、１３０Ｈｚから、８０ＫＨｚまで伸びていました。低域はトランスのせいであまりのびていませんが、高域は意外と伸びていました。歪み率は…。
また作ったら投稿します。


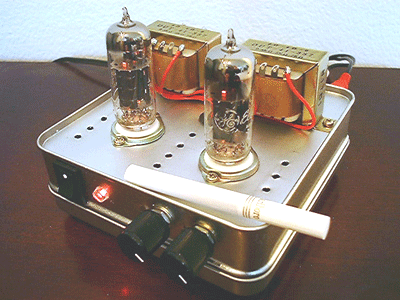

QRPファンの皆さんおはようございます。
QRP文化会いや分科会も最近チョット寂しいので
出来たてのほやほやをUPします。
今度（4月）の三土会に出来れば？持参します。
詳しくは下記を参照して下さい。
http://homepage3.nifty.com/ja1wby/

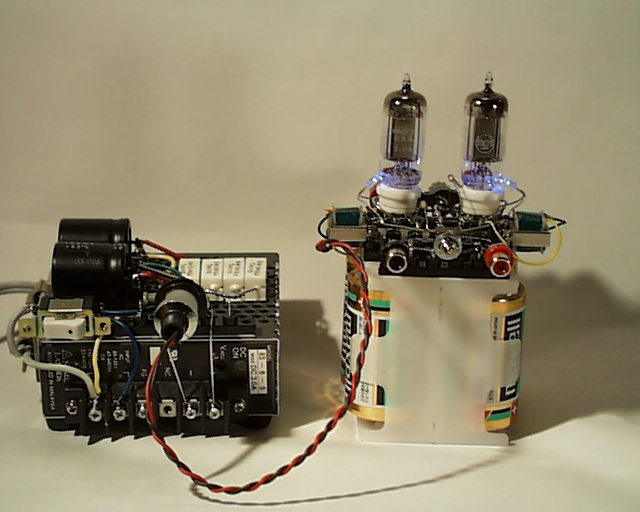

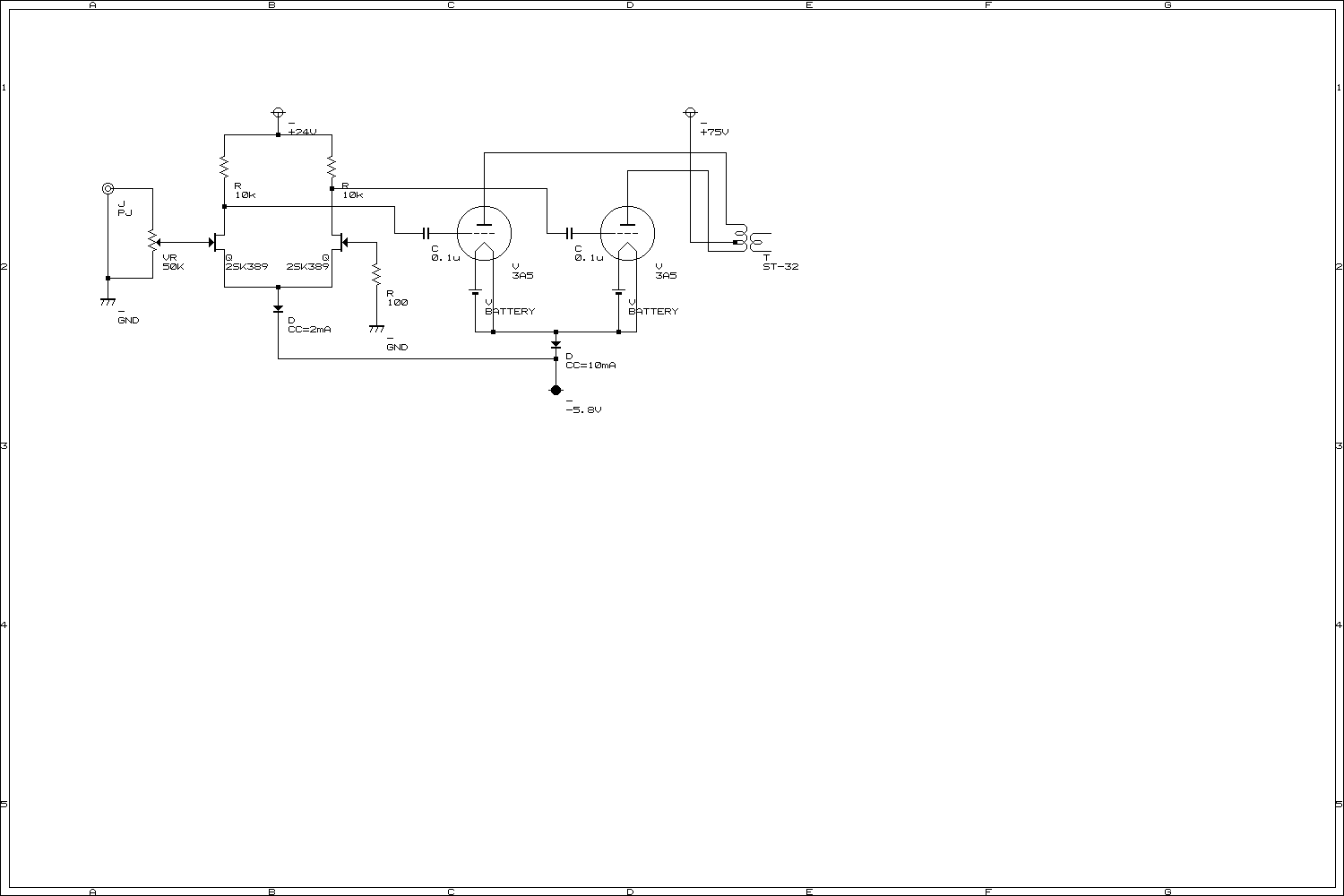

　ＱＲＰファンのみなさんこんばんは。すっかり外道をご無沙汰しております大阪熊取の村嶋です。今回紹介致しますＱＲＰアンプは先週(3/31)の関西例会で披露致しました３Ａ５ＧＧ（グランデッドグリッド）シングルステレオアンプです。写真でご覧のようにアンプは単１電池のホルダーに組んであります。単１電池は３Ａ５のフィラメントの電源です。電池ホルダーに直接組み上げるやり方はトランジスターＱＲＰアンプで何台かを作りましたので、その延長としてやってみました。このアンプのドライバーにはトランジスターの2SC1327を使用しています。
　３Ａ５がＧＧということですので、トランジスターの出力を直結で３Ａ５のフィラメントにつなぎ、当然グリッドはグランドに落としてプレートから出力トランスにてスピーカーに供給するという単純な構成です（最近はこのようなアンプばかりですね）。Ｂ電源には左に置いてある電源ユニットから供給しています。
約８０Ｖを３Ａ５のプレートに供給しており、これがドライバーのコレクター電源にもなっています。出てくる音の方というのはなんともＱＲＰアンプです（飽和が速い！）。でもトランジスターのドライバーが付いている分入力対出力特性は３Ａ５単独のＱＲＰアンプよりよくなっています。以前に外道で紹介しましたＧＧアンプはシングルで２００Ｗも出る化け物でしたが、こうしてＱＲＰで作るととても可愛らしい感じでとても気に入っています。それにこのアンプのチャームポイントとして３Ａ５を青色ＬＥＤでライトアップしていることで、薄暗い中で見るとニッケルプレートが輝き、そして球の表面の文字が綺麗に浮かびあがりとても神秘的な感じがします。３Ａ５は熱くなりませんのでＬＥＤを直接３Ａ５に当てあります。ところで、これに気を良くして引き続いて５Ｍ−ＨＨ３でＧＧアンプを作ってしまいました。これは本日（4/7）の例会で披露しましたが、この件については又改めて載せたいと思います。・・・・・・現在外道アンプを製作中！ガンバリマス。


手持ち部品でこんなのをでっち上げてみました。プラス電源は18V ２巻線を直接にして倍電圧整流とし、マイナス電源は携帯用のスイッチング電源を使っています。真夜中に聴くには使えます。


　ＱＲＰファンのみなさんこんにちは。大阪熊取の村嶋です。今回は真空管で言う古典球ではなくて、トランジスターの古典の石であるゲルマニュームトランジスターそれもＰｃ＝８０Ｗのデカイのを使ってＱＲＰアンプを作ってみました。なにやらほとんど外道という感じがしますが、まあ出力が出力ですからここに載せてみました。で、外観はほんとうにアンプらしくなくなってしまいましたが、このアンプは２ＳＢ２０５でＳＥＰＰとしています。インバーターにはこれまた２ＳＡ１２という涙ものの石を使い、おまけに入力のコンデンサーにはアンプの土台を兼ねてオイルコンデンサーを使っています。上にあるツマミはバイアス調整用のポテンションメーターです。それから信号ラインは２ｍｍのメッキ線でつなぎ、空中配線ですから強度を増すために飾りを兼ねたステーを取りつけてあります。見ていてとても楽しいものですが、音の方もなかなかで、今まで自分が作って来たアンプのうちでも一番自分が求めている理想に近い音で鳴ってくれます。ほんとうに聴いていて涙ものです。このアンプは単１電池６本で動作するので停電でもＯＫですが、全体はやはり重くなって約５ｋｇあります。
　今日は水曜日ですので、重いですが大阪日本橋（にっぽんばし）に運んで例会で試聴したいと思います。・・・・・・・真空管は？

シンクロスコープを購入しました。
（なんと100Ｍ感激、、、ジャンクですけど）
早速出力測定です。
アンプにダミーロードをつなぎ、その両端にプローブを
つなぎました。
波形がちゃんと出ています。。。
波形がつぶれる直前が3.4Ｖｐ−ｐだったので、
Ｐ＝ｅ*2/8　に代入しましたところ、
3.4*2/8＝0.85（Ｗ）となりました。
もっと出てると思ってましたが。。。
ドライバのせいなのでしょうか？
（ちなみに波形がつぶれていると、4Ｖｐ−ｐなんで
1Ｗとなります）

なお、ゼロクロス歪もありました。
そりゃ、まーこんな使い方するための石でないから
これはご愛嬌ですね。

波形が見えるとは、こんなに便利なんですね。
もっと早く買っておけば良かった。。。
