第102回関東三土会(2009年4月18日)

総括

出品作品

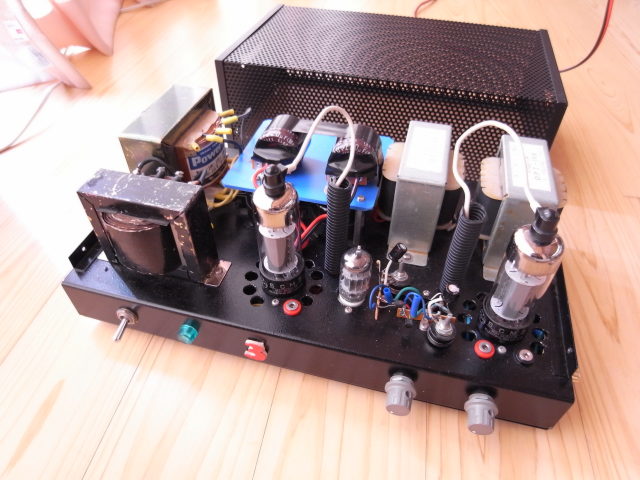

初段ＦＥＴ超三アンプ　宇多さん
	次回お寺大会課題のアンプ気合いが入ってます gu！
	出品者のコメント: 　このアンプ、汎用水平偏向出力管の超三結アンプを部分改造し、終段 6CM5(=EL36) プレートから初段ソースに局所 P-S NFB を掛けたもので、超三結回路ではありませんが、似たようなものです。　　最初 2SK30A-Y と 5963/2(=12AU7/2) とで SRPP を構成したら、勝手に動作点が上下するなどメチャ不安定、そこで初段の 2SK30A-Y のドレーンを二段目 5963/2のカソードに直結したカスケード・アンプに変更したら、ドッシリと安定化しました。　なお、初段および二段目の動作点調整のため、二段目 5963/2 のグリッド電圧設定は終段の自己バイアス電圧を利用した半固定バイアスにしてあります。

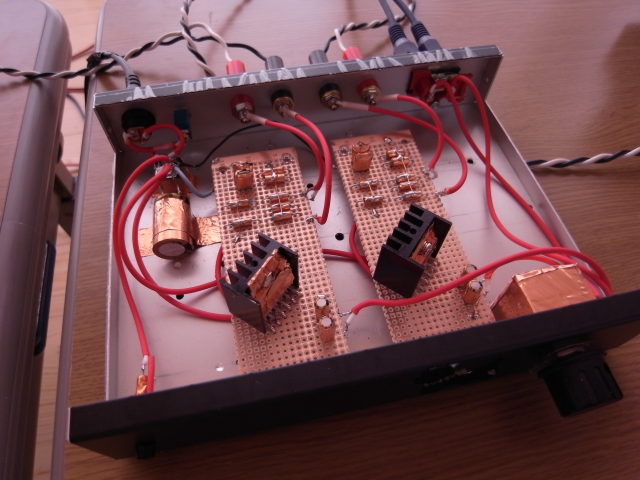

ＴＤＡ２００９Ａ改　見元さん
	ICアンプで見た目は簡素ですが　音は "よくぞここまでって" 印象でした．努力に脱帽です．ICもここまでしてもらえるとよろこんでいるかも！真空管 2A3の音に "よく似てきた" とのお話．
	出品者のコメント: TDA2009Aを用いたアンプの製作にとりかかり1年半がすぎました。まだ、いくつか問題点があるように感じていますが、これはこれで完成したものと思います。私の好きな軽い音が空中を漂い、悲しいバイオリンの曲の再生では、ほんとうに悲しくなる音が出せるところまできました。次回作は、スイッチング電源の最適化等を検討し、もう少しこのICを使いこなしてみる予定です。 2A3アンプとno 比較ですが、私は同じ音がしていたように思いましたが、会場から「全く違う」という意見もありました。真相は藪の中ですね。

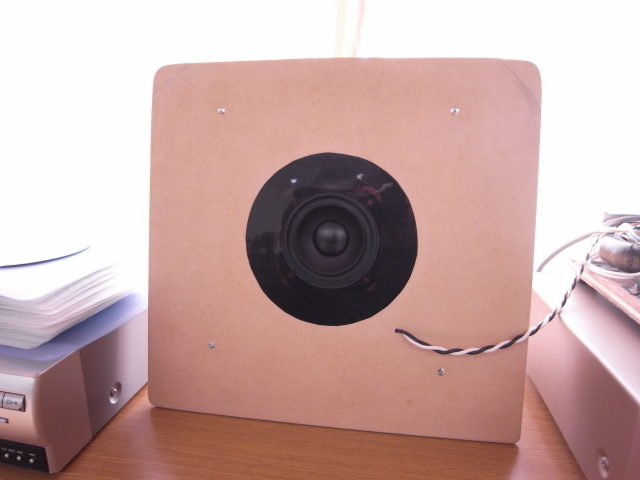

平面スピーカ　見元さん
	ご覧の通り黒い部分が増えました．アンプとセットの "見元システム" "みごと"です！
	出品者のコメント: ビビリ音対策を施しました。アクリル半球とバッフル板の固定が不十分だったのが原因でした。対策後、このアンプとスピーカーを持ちこんで、3ウエイマルチシステムと比較できる機会に恵まれました。ゆとりと重低音はさすがに3ウエイマルチだと思いましたが、それ以外は同じ音がしているように感じられ、音に違和感はなかったです。この比較実験により、このスピーカーの性能に自信を持ち、完成としました。

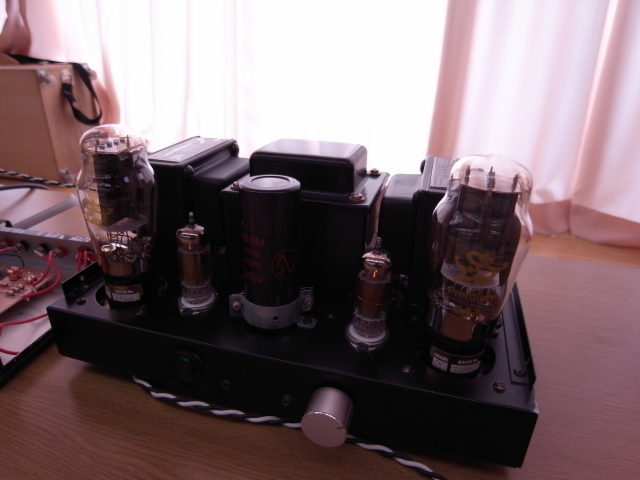

２Ａ３シングル　関口さん

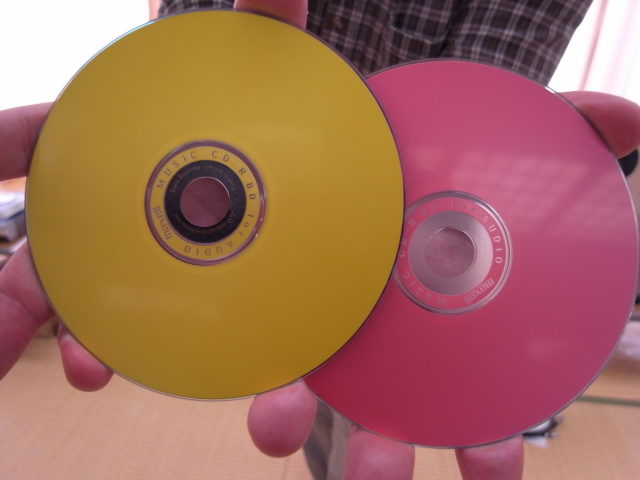

	２Ａ３シングルアンプ．見元さんのアンプと比較に・・・　さて違いは？もう一つ CDディスクに "fo.Q：ホック" を貼った/貼らないの比較をしてみました．黄色いディスクの中央部に "黒い"何かが付いていますこれが"fo.Q：ホック"との事．微妙に違いがあったかな・・・
	出品者のコメント: ２Ａ３シングルは　成り行きで持ってきてしまいました。回路図は、http://aqu-takako.com/virtual_html/cgi-local/joyful27/img//150.pdf　です。このアンプ　ドライブのチューブを　６ＦＱ７、６９２２or６Ｎ１Ｐ、６ＡＱ８とかえて、ＤＦをいじることができます。それぞれ、５、１２、２０となります。今回は、ＤＦ＝５”でお聞きいただきました。いかがでしたでしょか？フォック、スピーカを追及されてる方は激変だといいます。私には、わかりませんが　いいんでしょう。たぶん、

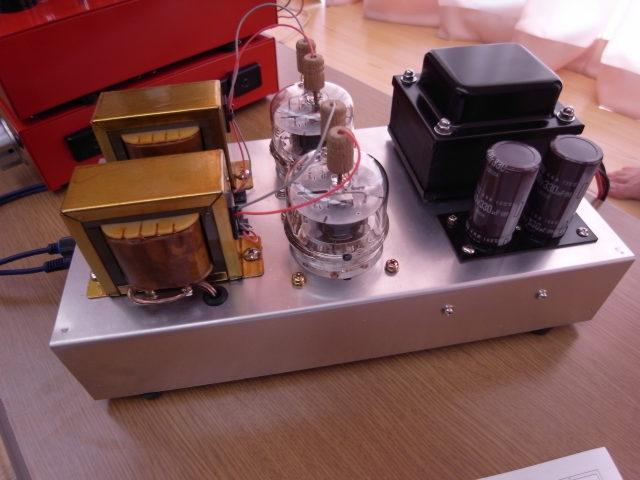

ＦＵ３２　水越さん

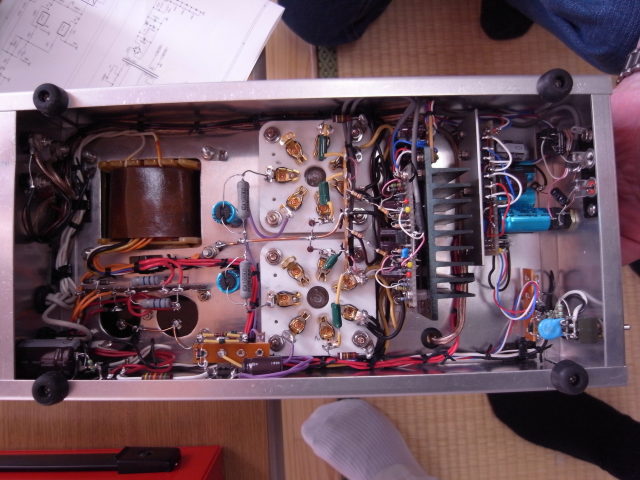

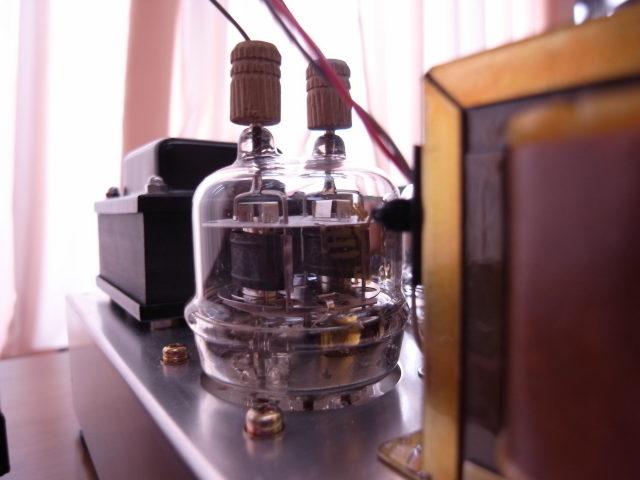

	FU32アンプ電源，出力各トランは手巻きだそうですワニスの含浸もしっかりされていました. 　MP3音源にて試聴しました. トップのプレートキャップ力作です．　　（この写真ちょっとアートぽいなー to写真班）
	出品者のコメント: ＦＵ３２は８３２Ａの中国版でソケット共々とっても安価です。出力トランスはジャンク電源トランスの巻き直しでＰ-Ｐ１０ＫドライブはＬＭ６７０Ｔ（片ｃｈ２個）で出力は８Ｗ程度です。プレートキャップは「ダボ」材の中心に適当なコネクタコンタクトを圧入した物で、耐熱／絶縁も良好です。

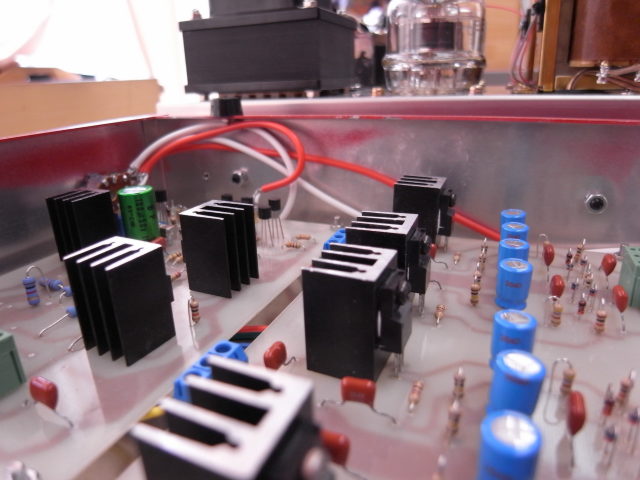

半導体ドライブ　２Ｅ２４シングル　大塚さん
	"エビどら" アンプで蝦名さんと試聴対決？　（注：海老入りのどら焼きではありません）　（以前エビプリアンプもありました．プリッとした海老入りのアンプではありません）回路の説明をして頂きました.(秘密アイテム・・・が評判でした痛っ！)
	出品者のコメント: 蝦名氏の設計した半導体ドライバーアンプにより出力段(２Ｅ２４)をスィングするシングルアンプです。今回のコンセプトは「お金をかけずに」ということで、以前の課題アンプとして作った６Ｖ６アンプのシャーシとトランス類を流用し、出力管はこれまた以前の課題にあった直熱管である２Ｅ２４を使用し、ドライバーアンプは、Ｄ級アンプのシャーシを流用して作り上げた、在る物だけを使って作ったアンプです。このアンプを製作するにあたり購入したものは感光基板3枚だけです。今回皆さんに音を聴いていただき、回路を見ていただき、反省点や改良点が見えてきました。皆さんの貴重なご意見、ご指導を元にさらに追い込んでいきたいと思います。

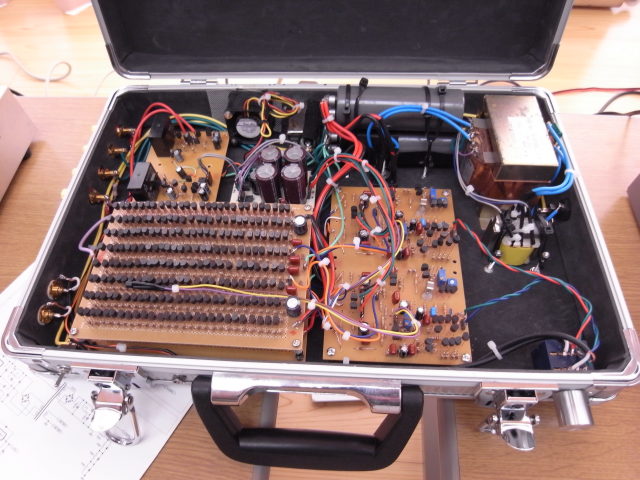

半導体100パラアンプ　蝦名さん
	（知らない人が見ると爆発物扱いされそうな・・・交番の前を無事通過出来るか．と人は言う） 100パラとなると批判ばかり聞こえてきそうですが音の "深み奥行き重量感" を感じさせてくれるアンプでした．目から鱗って感じです！　理論よりも"現場現物現実"にはかないませんね．
	出品者のコメント: 三土会100回記念のために作ったA1015/C1815　100パラ無帰還パワーアンプ。比較的入手の容易な部品を使い、回路を複雑にしないようにするため、定電圧電源、DCサーボは採用しないで組み上げています。電圧増幅段はフォールデッドカスコード+カレントミラー電流増幅回路を使用し、約30倍増幅しています。出力段は、プリドライバ段がA1015/C1815の2パラ、ドライバ段が同じくA1015/C1815の8パラ、最終段がA1015/C1815の100パラです。また、。ケースはアタッシュケースを使用し、入出力端子を側面に配置して縦置きができるようにしています。詳しい説明はこちら

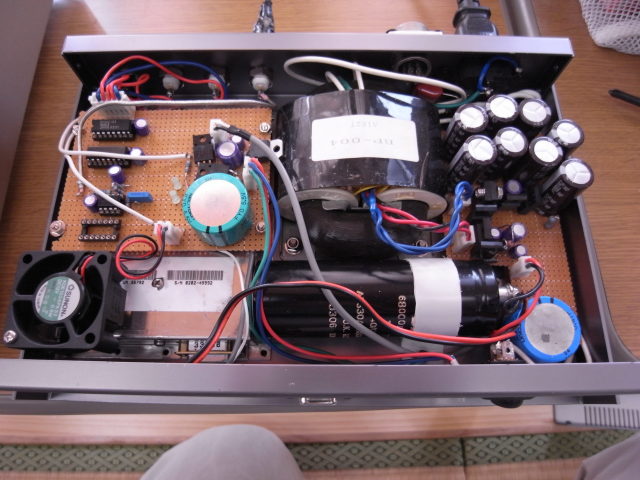

ルビジウムクロックディジタルアンプ　石田さん

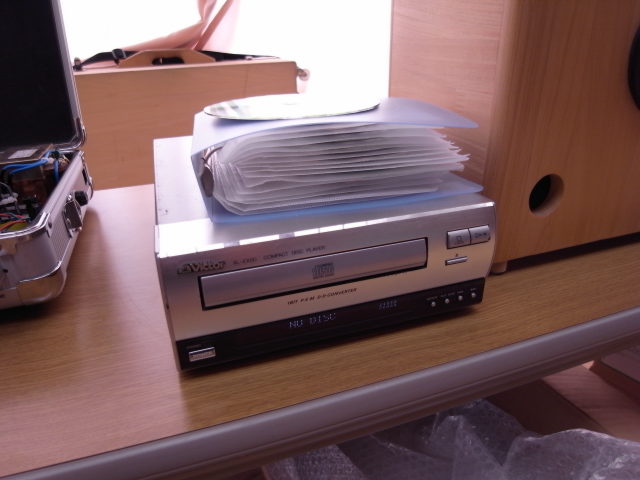

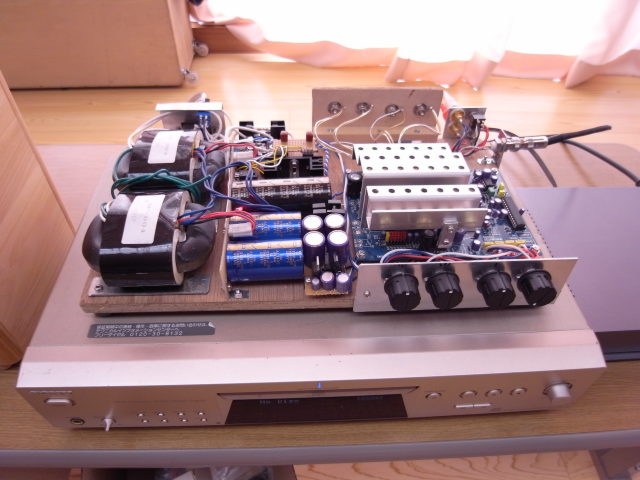

	ルビジュームクロックをデジタルアンプとCD(DVDプレーヤ)に供給（高級おーでぃお機と同じ構成です）音が滑らかな印象を受けました．比較にデジタルアンプと CD(DVDプレーヤ) をそれぞれのクロックで再生．おー！違いが出ました！！シタールの演奏と雷の生禄を聴かせてもらいました．
	出品者のコメント: 　ＳＡＣＤプレーヤに引き続きルビジュウムクロックが使える所がないかとみると、デジタルアンプのＷＤＡ０２が水晶発振器を内蔵しそのクロックで動いています。そこで外部からルビジュームクロックを入れ動作させました。　やはりクロックの精度向上が音に現れ、ピントの合った雑味のない音になりました。ＳＡＣＤプレーヤとあわせてルビジュウムクロックシステムの完成です。

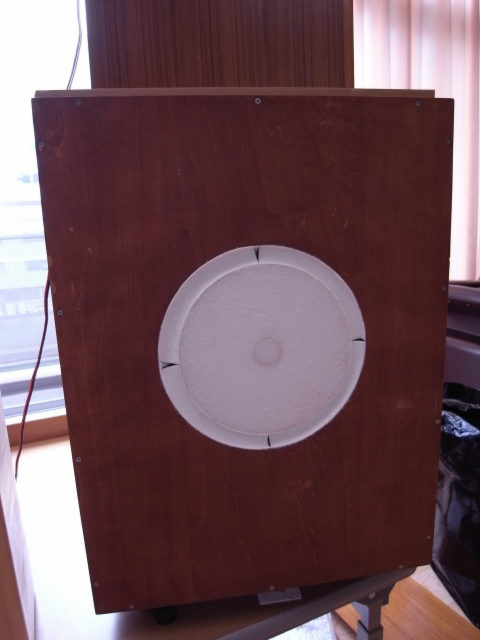

ボッフル型　反発磁気　平面ＳＰ　上野さん
	自宅常用のスピーカとのこと．ユニットもゼロから手作り．　ボイスコイルを巻き付ける素材が紙と金属で全く変わってしまうなどノウハウを公開して頂きました．大きさは意外と "デカイ" のですが意外と "軽い" んです．(固定観念に捕らわれてはいけけませんね)
	出品者のコメント: とりあえず普通の音がしてたので安心しました。詳細はココです。＃「ボイスコイルを巻き付ける素材が紙と金属で」は、「振動体である発泡スチロールの表面を紙にすることで」が正しいです。

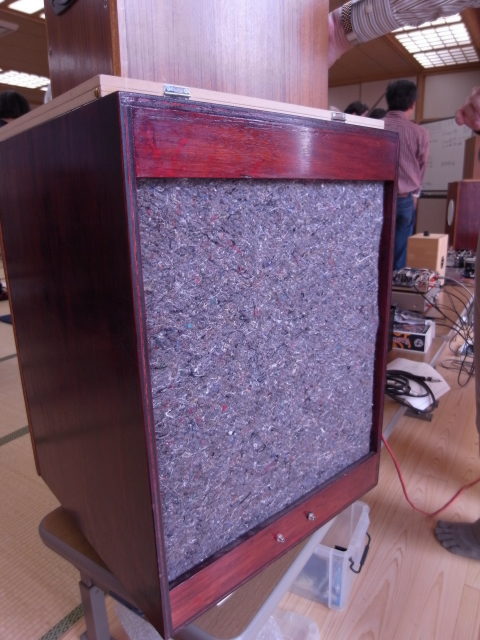

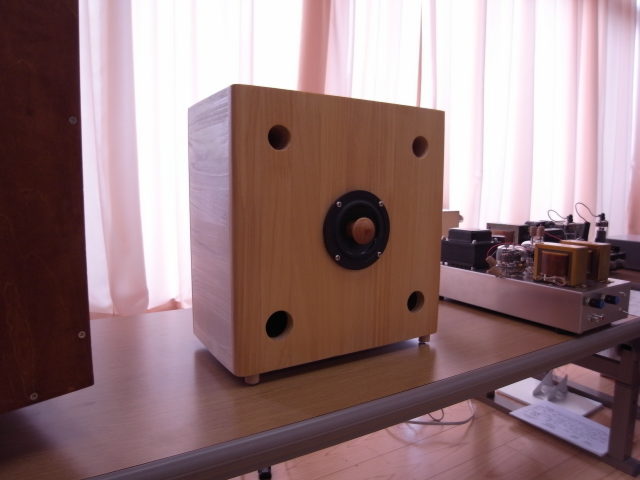

ＭＣＡＰ型スピーカ　鈴木さん

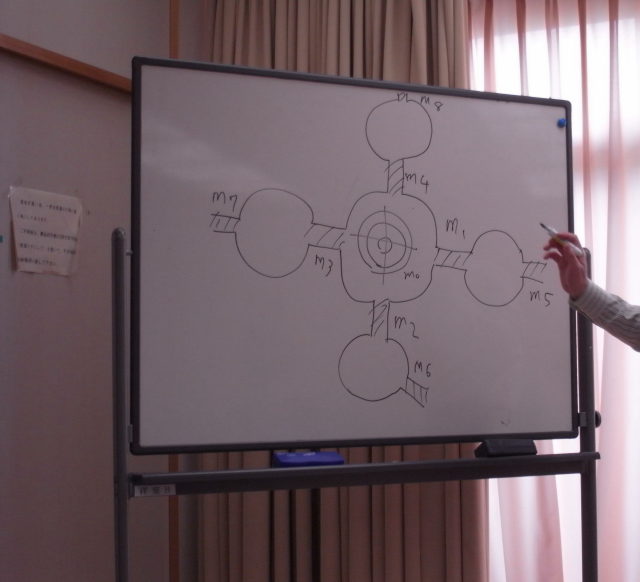

	新しい方式 MCAP型四隅の "バスレフポート" の穴径に注目ください．大きさが僅かに違います．このポートを塞ぐ組み合わせで低域の特性が変化します．(好みや曲に合わせて使い分けるといいですね) 構造と原理を説明頂きました．（ホームページの紹介はご本人の許諾でお願いします）メーカさんに真似されそうですね．　（私的にはすごいパフォーマンスがあると思いました．）
	出品者のコメント: 初めての参加でしたが皆様に歓迎して頂き有難うございました。面白いと感じて頂けましたら嬉しく存じます。１００回記念では、この作品の安定型を持参しますのでそちらもお聞きください。MCAP型は、自分のイメージ通りの音に仕上がるので結構汎用性もあって面白いかなと思います。詳細は全てウェブにありますので下記をご参照ください。 http://www.geocities.com/sg_suzuki/index.html

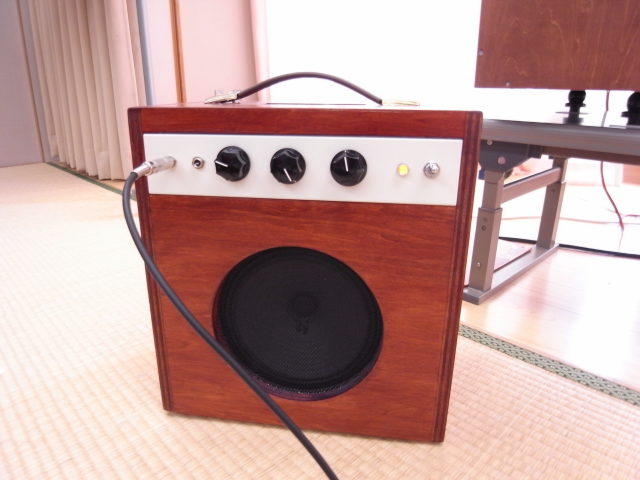

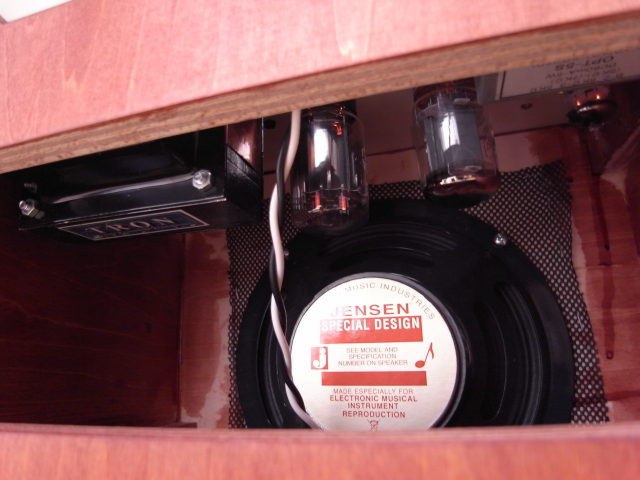

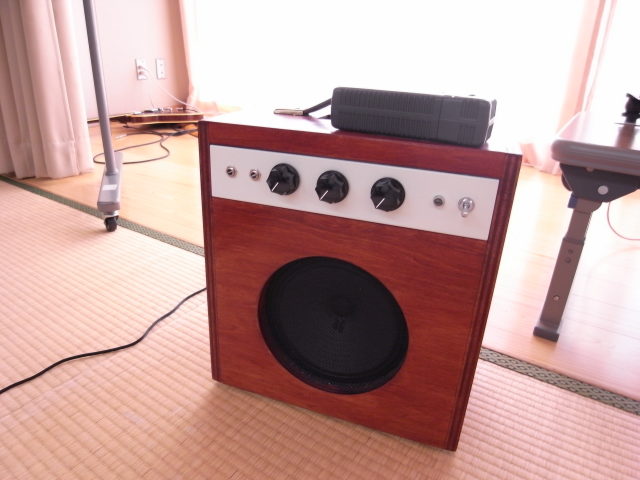

champ風　ギターアンプ　川尻さん

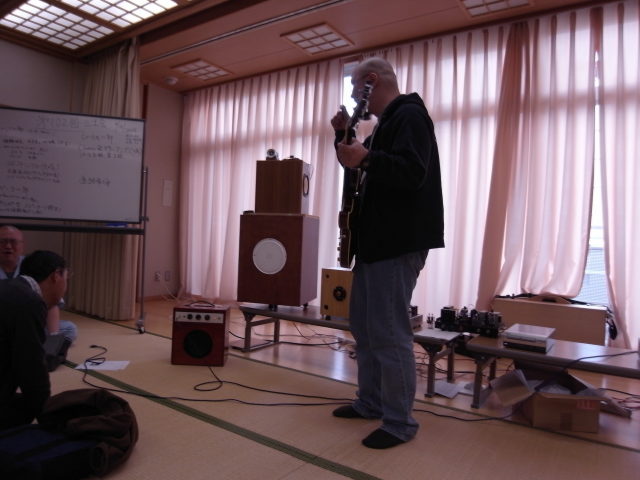

	出ました！　ギターアンプです．さすがギターアンプ NFBも調整可能にしてあり色々試してみれます．色々ギター/ギターアンプの話をして頂きましたが当方にギター/ギターアンプのスキルが無いもので伝えきれませんごめんなさい．オーディオアンプも見習う処がありますね．(次回は CDソースで拝聴したいです．)
	出品者のコメント: オーディオかというと疑問ですが、手作りアンプには違いないので披露させていただきました。ありものの回路を少し弄っただけの新味のないものですが、練習用には十分です。ややゲインを絞ったことで、クリーントーンがいい感じになったのではないか？と自画自賛しています。

初段ＦＥＴ超三アンプ　宇多さん
	次回お寺大会課題のアンプ気合いが入ってます gu！
	出品者のコメント: 　このアンプ、汎用水平偏向出力管の超三結アンプを部分改造し、終段 6CM5(=EL36) プレートから初段ソースに局所 P-S NFB を掛けたもので、超三結回路ではありませんが、似たようなものです。　　最初 2SK30A-Y と 5963/2(=12AU7/2) とで SRPP を構成したら、勝手に動作点が上下するなどメチャ不安定、そこで初段の 2SK30A-Y のドレーンを二段目 5963/2のカソードに直結したカスケード・アンプに変更したら、ドッシリと安定化しました。　なお、初段および二段目の動作点調整のため、二段目 5963/2 のグリッド電圧設定は終段の自己バイアス電圧を利用した半固定バイアスにしてあります。
ＴＤＡ２００９Ａ改　見元さん
	ICアンプで見た目は簡素ですが　音は "よくぞここまでって" 印象でした．努力に脱帽です．ICもここまでしてもらえるとよろこんでいるかも！真空管 2A3の音に "よく似てきた" とのお話．
	出品者のコメント: TDA2009Aを用いたアンプの製作にとりかかり1年半がすぎました。まだ、いくつか問題点があるように感じていますが、これはこれで完成したものと思います。私の好きな軽い音が空中を漂い、悲しいバイオリンの曲の再生では、ほんとうに悲しくなる音が出せるところまできました。次回作は、スイッチング電源の最適化等を検討し、もう少しこのICを使いこなしてみる予定です。 2A3アンプとno 比較ですが、私は同じ音がしていたように思いましたが、会場から「全く違う」という意見もありました。真相は藪の中ですね。
平面スピーカ　見元さん
	ご覧の通り黒い部分が増えました．アンプとセットの "見元システム" "みごと"です！
	出品者のコメント: ビビリ音対策を施しました。アクリル半球とバッフル板の固定が不十分だったのが原因でした。対策後、このアンプとスピーカーを持ちこんで、3ウエイマルチシステムと比較できる機会に恵まれました。ゆとりと重低音はさすがに3ウエイマルチだと思いましたが、それ以外は同じ音がしているように感じられ、音に違和感はなかったです。この比較実験により、このスピーカーの性能に自信を持ち、完成としました。
２Ａ３シングル　関口さん
	２Ａ３シングルアンプ．見元さんのアンプと比較に・・・　さて違いは？もう一つ CDディスクに "fo.Q：ホック" を貼った/貼らないの比較をしてみました．黄色いディスクの中央部に "黒い"何かが付いていますこれが"fo.Q：ホック"との事．微妙に違いがあったかな・・・
	出品者のコメント: ２Ａ３シングルは　成り行きで持ってきてしまいました。回路図は、http://aqu-takako.com/virtual_html/cgi-local/joyful27/img//150.pdf　です。このアンプ　ドライブのチューブを　６ＦＱ７、６９２２or６Ｎ１Ｐ、６ＡＱ８とかえて、ＤＦをいじることができます。それぞれ、５、１２、２０となります。今回は、ＤＦ＝５”でお聞きいただきました。いかがでしたでしょか？フォック、スピーカを追及されてる方は激変だといいます。私には、わかりませんが　いいんでしょう。たぶん、
ＦＵ３２　水越さん
	FU32アンプ電源，出力各トランは手巻きだそうですワニスの含浸もしっかりされていました. 　MP3音源にて試聴しました. トップのプレートキャップ力作です．　　（この写真ちょっとアートぽいなー to写真班）
	出品者のコメント: ＦＵ３２は８３２Ａの中国版でソケット共々とっても安価です。出力トランスはジャンク電源トランスの巻き直しでＰ-Ｐ１０ＫドライブはＬＭ６７０Ｔ（片ｃｈ２個）で出力は８Ｗ程度です。プレートキャップは「ダボ」材の中心に適当なコネクタコンタクトを圧入した物で、耐熱／絶縁も良好です。

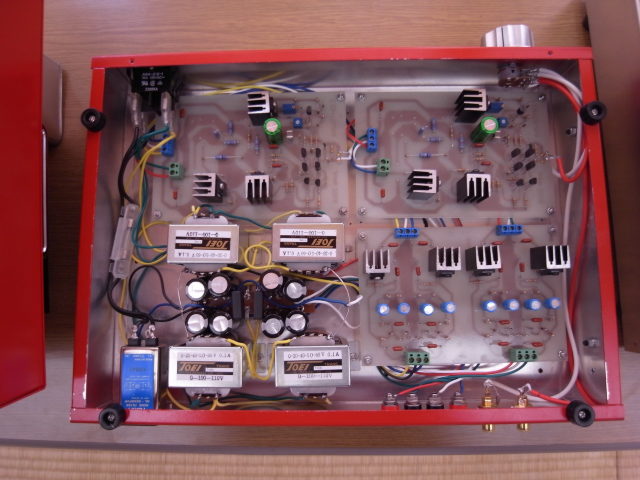

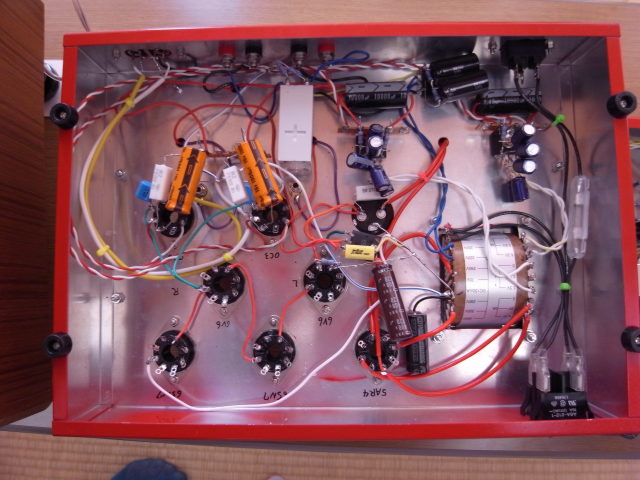

半導体ドライブ　２Ｅ２４シングル　大塚さん
	"エビどら" アンプで蝦名さんと試聴対決？　（注：海老入りのどら焼きではありません）　（以前エビプリアンプもありました．プリッとした海老入りのアンプではありません）回路の説明をして頂きました.(秘密アイテム・・・が評判でした痛っ！)
	出品者のコメント: 蝦名氏の設計した半導体ドライバーアンプにより出力段(２Ｅ２４)をスィングするシングルアンプです。今回のコンセプトは「お金をかけずに」ということで、以前の課題アンプとして作った６Ｖ６アンプのシャーシとトランス類を流用し、出力管はこれまた以前の課題にあった直熱管である２Ｅ２４を使用し、ドライバーアンプは、Ｄ級アンプのシャーシを流用して作り上げた、在る物だけを使って作ったアンプです。このアンプを製作するにあたり購入したものは感光基板3枚だけです。今回皆さんに音を聴いていただき、回路を見ていただき、反省点や改良点が見えてきました。皆さんの貴重なご意見、ご指導を元にさらに追い込んでいきたいと思います。
半導体100パラアンプ　蝦名さん
	（知らない人が見ると爆発物扱いされそうな・・・交番の前を無事通過出来るか．と人は言う） 100パラとなると批判ばかり聞こえてきそうですが音の "深み奥行き重量感" を感じさせてくれるアンプでした．目から鱗って感じです！　理論よりも"現場現物現実"にはかないませんね．
	出品者のコメント: 三土会100回記念のために作ったA1015/C1815　100パラ無帰還パワーアンプ。比較的入手の容易な部品を使い、回路を複雑にしないようにするため、定電圧電源、DCサーボは採用しないで組み上げています。電圧増幅段はフォールデッドカスコード+カレントミラー電流増幅回路を使用し、約30倍増幅しています。出力段は、プリドライバ段がA1015/C1815の2パラ、ドライバ段が同じくA1015/C1815の8パラ、最終段がA1015/C1815の100パラです。また、。ケースはアタッシュケースを使用し、入出力端子を側面に配置して縦置きができるようにしています。詳しい説明はこちら
ルビジウムクロックディジタルアンプ　石田さん
	ルビジュームクロックをデジタルアンプとCD(DVDプレーヤ)に供給（高級おーでぃお機と同じ構成です）音が滑らかな印象を受けました．比較にデジタルアンプと CD(DVDプレーヤ) をそれぞれのクロックで再生．おー！違いが出ました！！シタールの演奏と雷の生禄を聴かせてもらいました．
	出品者のコメント: 　ＳＡＣＤプレーヤに引き続きルビジュウムクロックが使える所がないかとみると、デジタルアンプのＷＤＡ０２が水晶発振器を内蔵しそのクロックで動いています。そこで外部からルビジュームクロックを入れ動作させました。　やはりクロックの精度向上が音に現れ、ピントの合った雑味のない音になりました。ＳＡＣＤプレーヤとあわせてルビジュウムクロックシステムの完成です。
ボッフル型　反発磁気　平面ＳＰ　上野さん
	自宅常用のスピーカとのこと．ユニットもゼロから手作り．　ボイスコイルを巻き付ける素材が紙と金属で全く変わってしまうなどノウハウを公開して頂きました．大きさは意外と "デカイ" のですが意外と "軽い" んです．(固定観念に捕らわれてはいけけませんね)
	出品者のコメント: とりあえず普通の音がしてたので安心しました。詳細はココです。＃「ボイスコイルを巻き付ける素材が紙と金属で」は、「振動体である発泡スチロールの表面を紙にすることで」が正しいです。
ＭＣＡＰ型スピーカ　鈴木さん
	新しい方式 MCAP型四隅の "バスレフポート" の穴径に注目ください．大きさが僅かに違います．このポートを塞ぐ組み合わせで低域の特性が変化します．(好みや曲に合わせて使い分けるといいですね) 構造と原理を説明頂きました．（ホームページの紹介はご本人の許諾でお願いします）メーカさんに真似されそうですね．　（私的にはすごいパフォーマンスがあると思いました．）
	出品者のコメント: 初めての参加でしたが皆様に歓迎して頂き有難うございました。面白いと感じて頂けましたら嬉しく存じます。１００回記念では、この作品の安定型を持参しますのでそちらもお聞きください。MCAP型は、自分のイメージ通りの音に仕上がるので結構汎用性もあって面白いかなと思います。詳細は全てウェブにありますので下記をご参照ください。 http://www.geocities.com/sg_suzuki/index.html
champ風　ギターアンプ　川尻さん
	出ました！　ギターアンプです．さすがギターアンプ NFBも調整可能にしてあり色々試してみれます．色々ギター/ギターアンプの話をして頂きましたが当方にギター/ギターアンプのスキルが無いもので伝えきれませんごめんなさい．オーディオアンプも見習う処がありますね．(次回は CDソースで拝聴したいです．)
	出品者のコメント: オーディオかというと疑問ですが、手作りアンプには違いないので披露させていただきました。ありものの回路を少し弄っただけの新味のないものですが、練習用には十分です。ややゲインを絞ったことで、クリーントーンがいい感じになったのではないか？と自画自賛しています。
