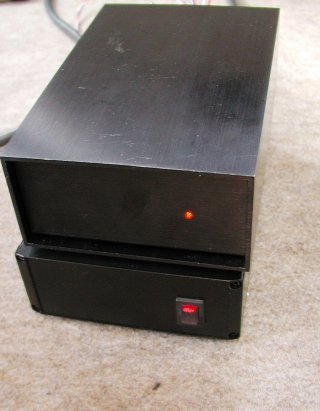

PhonoEQII

　前作とケースが同じなので、外観は変わらず新規としてはあまり見栄えはしないかな。回路は同じSATRI系だが新しい回路を盛り込んでみたので結構音は違います。こちらの方がクラシック向きの様です。

特徴

１．電流入力型イコライザ（SATRI-IC使用：入力インピーダンス約6Ω）
２．全段無帰還アンプ（DCサーボを除く）
３．小型高密度実装（4H-IC,6opamp,40Tr,46R,54C,7Di 157部品が1.1Lに）
４．高出力、バイアス無調整完全固定出力段　最大出力７Vrms
　　　　　　　　　　　　(600Ω負荷A級フルドライブ可)

性能
１．RIAA偏差±0.2dB以下（20〜20kHz実測）

続きを読む

折りたたむ

２．ゲイン0.76V/10μA　電圧ゲイン82dB（実質はこの-15dB程度）
３．ノイズ0.4mV（入力オープンorショート）入力換算-150dB？
４．ひずみ率0.03％（1kHz、１V出力時）
５．本体サイズ12Wx18Lx7Hcm

ノイズが多めで変だと思っていましたが、どうも入力端子のグランド側半田付け
がイモだったせいでした。オソマツ。しっかり半田付けをし直して安定しましたが、この辺は測定が難しいです。でもS/Nはもっと良くしたいですね。

SATRIの詳しい技術情報は下記の技術資料を見てください。
http://bakoon-products.com/design/newpage4.htm

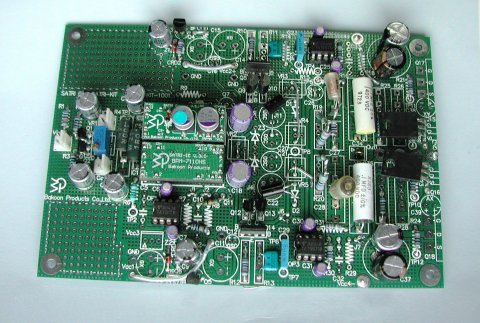

SATRIイコライザ

　お寺大会用のイコライザ基板が完成しました。ケースは以前のVerと同じタイプを使います。
　RIAA偏差は実測で20〜20kHzで±0.2dB以下、ゲインはDL-103定格で１Vは出ると思います。

ハルヒ

調べたらこんなものがありました。
気付いたらヤフオクで落札してました。
アニソン好きな方もこれでEQアンプが作れます。

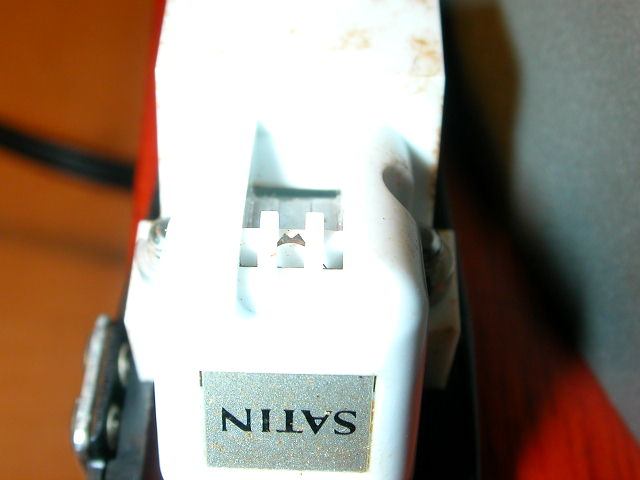

サテンのカートリッジ

イコライザー付プリアンプを製作したので、30年前のプレーヤーを引っ張り出して聞いてみました。ビクターのＪＬ−Ｂ５１です。その当時のままのカートリッジでレコードをかけたのですが、針が滑って、音飛びのするCDプレーヤーみたいな状態でした。よく見ると針が沈み込んで、ガイドのプラスチックがレコードに接触していてアームが流れてしまうようでした。これはもうカートリッジの構成部品が30年もたつと経年変化でおかしくなってしまったのかなと思ってあきらめたのですが、写真の中央の部分を細い針で持上げてみたら針が沈まなくなりました。アームが流れる状態は改善されました。これで大丈夫なのかな。サテンのカートリッジは高出力型のＭＣ（Ｍ−１１７Ｅ）なのでヘッドアンプなしでも聞けました。それにしても針は磁石で固定されるタイプなので交換できるのですが、会社がなくなっているので、別のカートリッジを探さなければなりません。ＭＭで手ごろなものを物色しなくちゃ。レコードは、手入れが良くないのですぐ、すぐ音がにごってしまいます。手がかかるなと思いました。それにしてもレコードを聴くのは30年ぶりなように思うのですが、意外とレンジは狭くない感じの音だなと思いました。ＣＤより扱いがとても面倒ですが。

前略　デッカのカートリッジ３ピンの接続方法はいかにつないだらよろしいでしょうか。皆さん教えてください。私ではわかりません。よろしくおねがいします。

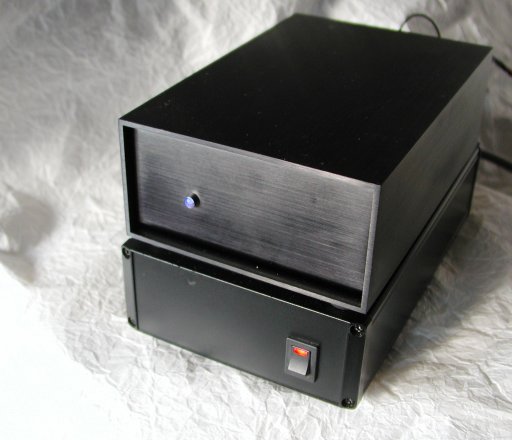

ＳＡＴＲＩイコライザ

　ブログにも書いたが、久しぶりにＳＡＴＲＩ−ＩＣを使ったイコライザを製作した。

　丁度小型でかっこいいケースを見つけたのがきっかけでこのプロジェクトはスタート。持ち運び可能なお出かけイコライザの製作である。
　　写真の様に外形は１２Ｗｘ１８Ｌｘ６Ｈと小さいので中身は結構詰まっている。勿論電源は別体（写真下）となる。当面電源はマイク用の物を流用、かなりプアな内容だがコンデンサ等は増設を検討すればよいだろう。そのためＬＥＤの色が合わないのはご愛嬌。一応出力はＳＡＴＲＩ−ＬＩＮＫも対応となっている。

続きを読む

折りたたむ

　キット基板流用なので製作は簡単かなと思ったのだが、開始から一ヶ月以上掛かってしまった。色々盛り込んだ点もあるが何と微弱な発振が取れずに苦労した。ＳＡＴＲＩ回路は帯域が広いので発振しやすいが、特にイコライザなど周波数特性をもたせると高域での負荷インピーダンスが低くなりその点で問題が発生していた。そこに気が付くまであちこちと回り道をしていたので時間が掛かってしまった。一時は投げようかと思ったのだがまあ何とか動くようになってホット一安心。まだ一部改善の余地があるがその辺は徐々に。

　肝心の音は最近のＺ２０１抵抗のお陰か非常にストレス無くＬＰが聞ける。今まで我が家ではＬＰはデジタル系に半歩遅れていて良さは感じながらも楽しく聞けるという感じにはならなかったし、盤による好みの差も出やすかった。今回のイコライザはそれぞれの盤の録音内容のレベルの違いは感じるものの、いずれもそのアナログの良さを楽しみながら聞けることに驚いている。今までなんてことは無い盤もホゥという新鮮な楽しみが味わえる。更にノイズがあまり気にならなくなって来た事も有り難い。ゲインはちょっと高めだがＳ／Ｎも以前よりぐっと改善されてている点も効いているのかもしれない。
　まだ出来たばかりで初期エージングの音の変化も、音質的な追い込みもこれからだが楽しみである。

７月８日に電通会館で、ラ技特別例会にて自作ステレオカートリッジを鳴らします。時間は１５時からです。他にサテン、ビクター、イケダ、ナガオカ　リボンなど時間が有りましたら鳴らす予定です。しょば代として1K円取られます。
アナログレコードVS１ビットレコーダー（オンデコ座怒涛万里）がメインです。

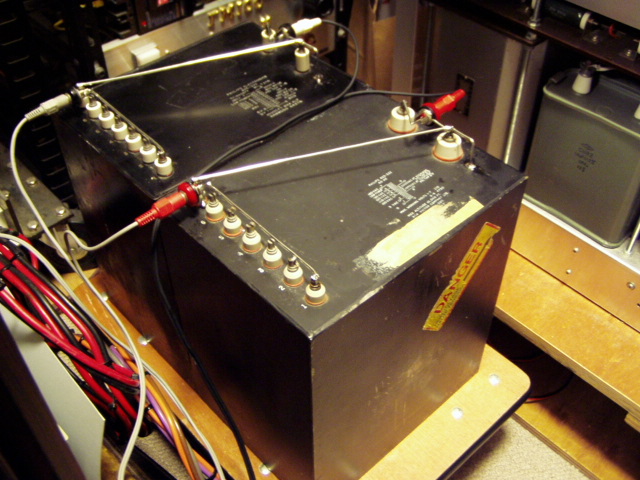

　みなさん、こんにちは。大阪・熊取の村嶋です。ここの分科会のNo.220で載せました変なＥＱについてノイズ低減の対策がとれました。以前はＥＱ用のトランスをアルミホイルで包んでいましたが、これがノイズを拾う原因とわかりましたので、これを剥がしてトランスを剥き出しのままで使用するようにしました。今まで悩んでいたノイズが実用上気にならないレベルまで下がってくれましたので、以前より大きなレベルでＬＰを聴くことができました。さすがに大きく聴くとなにかＬＰの良さを感じ易くなります。数枚のＬＰを聴きましたが、今まで気付かなかった音が出ているようで新鮮な感じとなりました。でも本当はどことなくベールがかかったような音として聴こえますので本来のＥＱからすると変な鳴り方なのかも知れません。
　まあ、ＣＲ型でもなくＮＦＢ型でもない方式として面白いものであると言えます。これでまたＬＰ集めをしてみたくなっています。

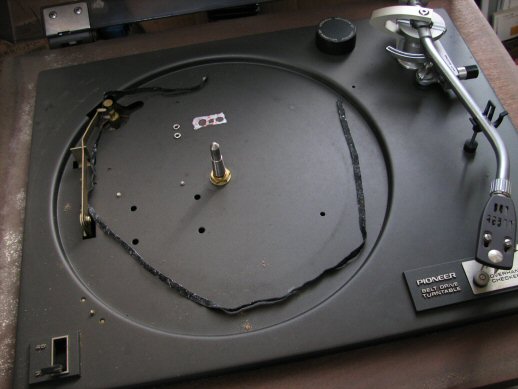

ＰＬ−２５Ｅ

先日とうの昔に捨てたと思っていたアナログプレーヤーを押入れの奥から発見したのですがベルトが切れていました〜でネットで探していたら純正ではありませんが通販で買える様なのですがどのくらいの長さのベルトが合うのか不明で悩んでいます、ベルトが掛かるターンテーブルの直径が20ｃｍなので円周は62.8ｃｍで半分の寸法が31.4ｃｍとなるのですが合いそうなのは31ｃｍか30ｃｍだと思うのですが現物が溶けてる今はどっちがいいのやら、どなたかパイオニアＰＬ-２５Ｅのベルトの寸法をご存知な方いましたら教えてください。

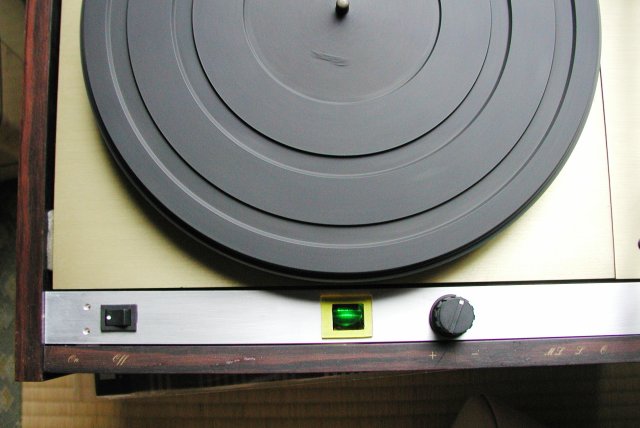

TD-126MK IV

以前アップしたＴＨＯＲＥＮＳのメカを活用したプレーヤが一応完成しました。追加部分は駆動回路の電源の内蔵やスイッチ、インレットの取り付けと内蔵ストロボの組み込みです。
　ストロボはインナーターンテーブルの裏側にマークがあるのでそれをミラーでトップから見れるようにしてみましたが，ちょっと小さいですね。まあ何とか使えるでしょう。全体の使いかってはだいぶ良くなりました。
