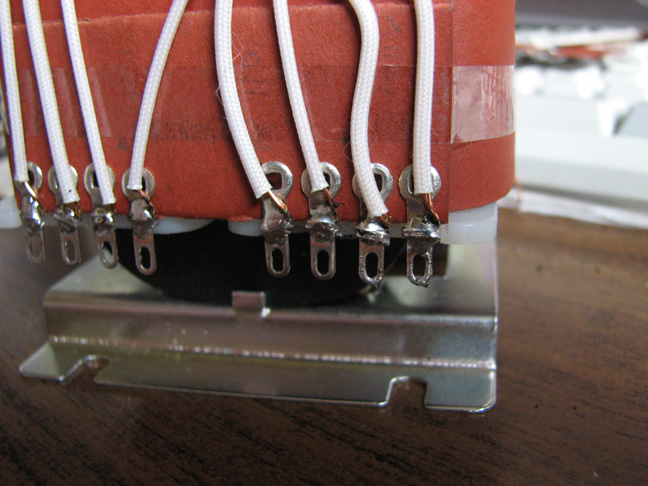

私は7mm間隔で鳩目を打ったのですが、K.ameさんから狭いと言われてしまいました。
内田さんのは更に狭そうですね。別に鳩目の幅はボビン幅にこだわらなくても良いので、8mm以上にした方がよいと思います。

　ＡＣ１００Ｖ系は沿面距離３．２ｍｍ以上という規定があるくらいですから、ワニス含浸がどの程度絶縁性があるか知りませんが、あまり含浸を信用しないで１次側は最短部でも３ｍｍ程度は空けたほうが良いと思います。
　ハトメの大きさから見て８ｍｍピッチだと間隔は３ｍｍぐらいになるでしょう。高圧側はもっと空ける必要が有ります。

安全の意味からは出来るだけ離す方がベターでしょうね。
真中を空ける必要は無いのですから、均等配置にするだけで
可也余裕が出るのではないでしょうか・・。

０．７５φが４本だとハトメでは苦しいですね。
仕入先から無償でもらった端子版（Ｆ端子がプレスボードに連続して
付いているもの）が提供できますので、必要な方はご連絡ください。

小型ＯＰＴの仕様もお待ちしております。＞内田さん

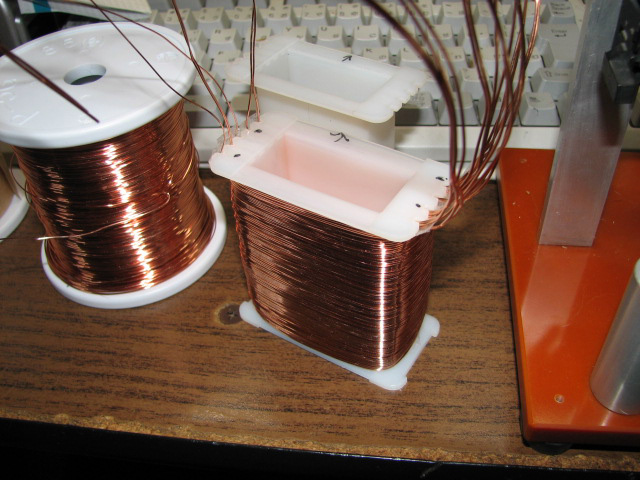

見るからに、向こう側の巻きの仕上がりがキレイに見えます。太さも細いように見えますが、二つとも等しい巻き設計ですか。

やはり違いは写真でもハッキリ分かりますか？、２個目を巻いた時１個目があまりにもガタガタなので正直巻き直そうと思ったのですが、通電テストの結果違いが無いのでこのままで良しとしました。

本当に良く巻けていますね。
さすがは、巻線器が良いとこうも巧く巻けるのでしょうか。（失礼）
特に２個目は、本当に２個目とは思えないほど良く巻けています。
わたしも、巻線器作り直そうかな.......
でも、内田さんも書いているとおり、巻数さえ合っていれば多少のでこぼこは特性には影響有りませんので、皆さんご安心を。

さて、この後の処理ですが
様々な方法がありますので、あくまで私の例ですが....
この回りに、例の赤ファイバーで一巻きします。これは、強度を出すためです。

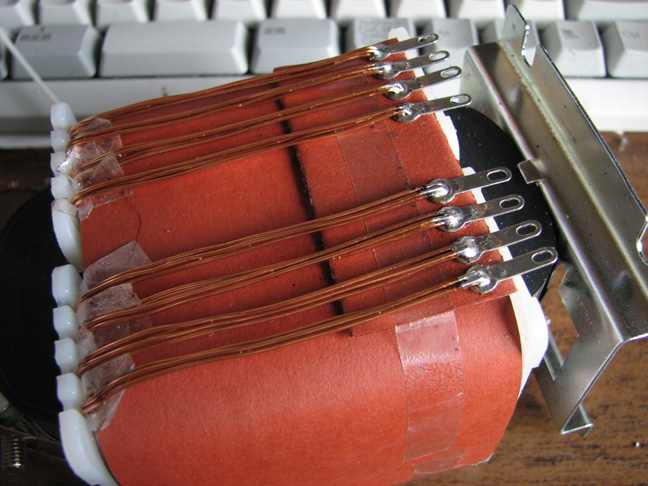

その上に、端子板を両面テープで仮止めして線材を半田付けします。そのときに交差するようでしたらシリコンガラスチューブで絶縁してください。
配線が完了したら、必ず接続のチェックをしてください。
この状態ならいくらでもやり直しがききます。
チェックOKなら、紙の粘着テープでぐるぐる巻にして、その上にクラフト紙を３重くらい巻いて組上がりです。

その後、加熱乾燥、ワニス含浸、更に本乾燥をして、最後に銘板のシールを貼って完成となります。

きん

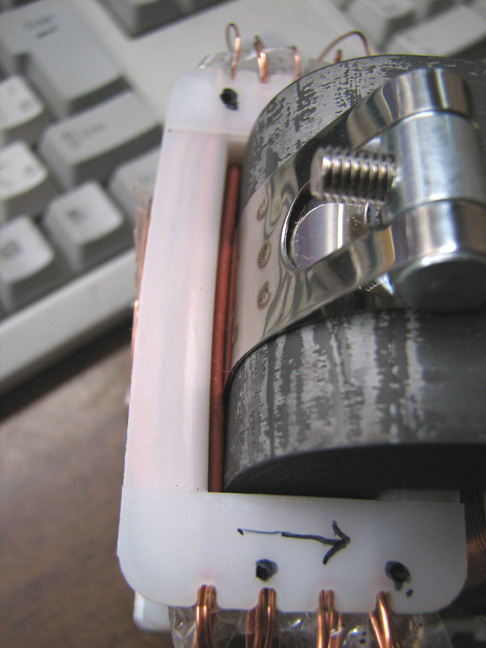

２つのボビンが現状ではガタガタだと思います。
ボビンとコアの間に、赤ファイバーなどを詰め込みボビンにガタが生じないようにしてください。

内田さん　

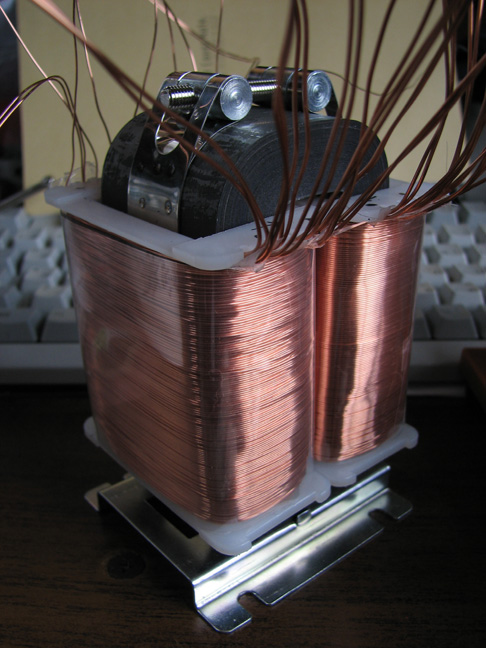

さすがですね。２本巻もバッチリ決まっています。
この後は、絶縁フィルムを２重くらい巻いて１個目は完成です。

巻太りについては写真から見る限りでは余裕がありそうですが、確認方法としては、とりあえずこのボビンと空のボビンをコアにはめてみて、今回巻いたボビンと同じものがもう一つ入るか調べるればOKです。

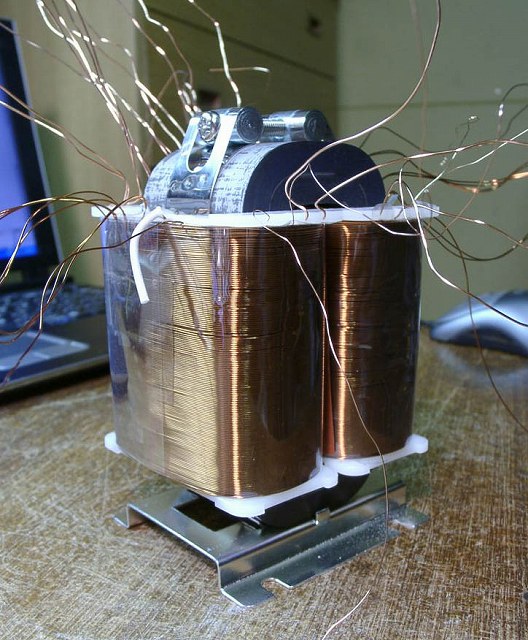

さて、２個目を同様に巻いたらコアに組み込みます。

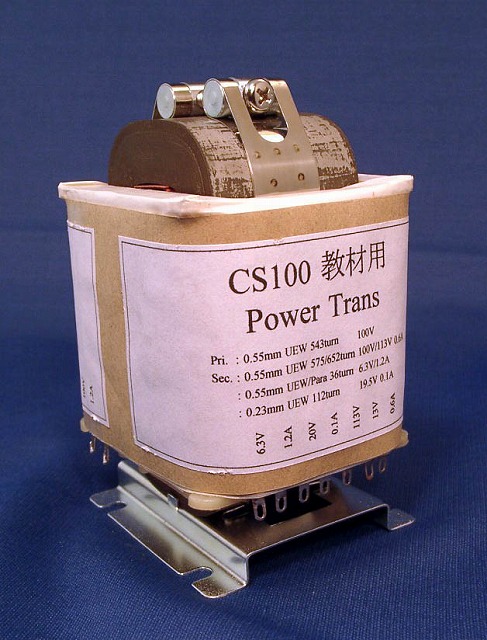

この状態が、先に挙げた私の写真です。

ここで、巻線のチェックをする訳ですが、直接100Vを入れるのは危ないので、スライダックもしくはヒータートランスなどから10V以下に落とした電圧を印加する方が良いでしょう。
１．まず、片側ボビンの１次側に電圧を加え、同じボビンの２次巻線に設計した電圧比で電圧がでていることを確認する。
２．次に、１．と同じ入力状態で、反対側のボビンの２次巻線に１．と同様の電圧がでていることを確認する。
３．２つのボビンの２次巻線を直列に接続して電圧が２倍になっていることを確認する。
４．いままで、片側の１次巻線しか使っていませんでしたが、もう一組の１次巻線を直列に接続して、３．で確認した電圧が半分に低下するのを確認する。
万一、１次側の位相が逆だと電圧はほとんどでなくなります。
５．以上で、各巻線の位相が確認できたはずなので、きちんとボビンに印を付けておく。
６．実際の使用法としては、１次巻線は並列に接続する。２次巻線は各々の仕様で適宜使用する。

以上です。

これがOKとなれば、端子板の取り付けと、配線。
最後に、化粧用のクラフト紙を巻いて完成です。
このあたりは、後で書き込みます。

きん＠品川

いきなり１００Vを入れるのは危険ですから、
１００V用の普通の電球を直列につないで入れると安全です。
異常があれば電球が光り、光からなければOkです。

K.ameさんにトランス巻を教えてもらったのは、８年近く前でしょうか。
御師匠はどんどん先に進まれて、私には手の届かない、神の領域まで到達されました。

K.ameさんのトランスが綺麗なのは、私が考えるに
１．絶縁紙などの裁断精度が非常に良いこと
２．「神の手」により、各層の巻が非常に揃っていること
３．一般的には太鼓形状に真ん中が膨らむのを、様々なノウハウで直角形状で巻いていること

こんなところと思います。

では、どうしたらこれが出来るかというと、１．を除けば
「経験」
しかないでしょう。

私は当分OPT自作の域には達しそうもありませんが、今回のトランス巻講習会参加の方々から、第２、第３のK.ameさんが出てこられると予想しています。

「習うより慣れろ」　ただ・之だけですね。

太鼓胴に成り易いですが、電線を引っ張る時に

A.人差し指に絡ませて引っ張らない。
B.親指の腹で押さえぎみで引っ張る。

試しに上の
A.で絡ませてしごいてみる　
B.で電線をしごいて見る

と納得できるでしょう。（電線の反りが反対である点に注目）

並べて巻くことに熱中し、ボビンと押さえる手の位置が無意識に
近過ぎに成っている、そして人差し指に絡めてる！。

電線の押さえかた、電線を引っ張る手とボビンの位置を離す事に
重点を置けば、早く良い巻線が出来るでしょう。　ご精進の程を

K.aemさん、きんさん、参加の皆さん。
おつかれ様でした。

手は出しませんでしたが、大変いい勉強になりました。
トランスの構造自体よくわからなかったので、イメージをガッチリつかめました。

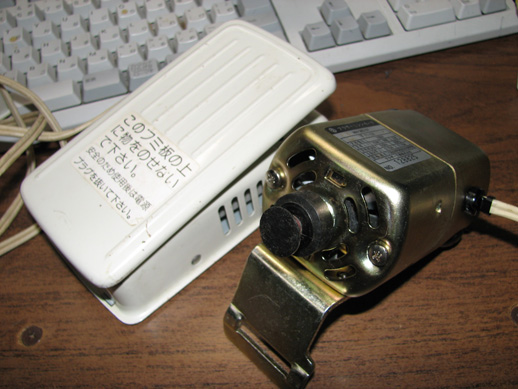

また、巻線器についてもいろいろとノウハウが必要ですね。このあたりも皆さんのものが多いに参考になりました。

内容の濃い勉強会でしたね。

うわ〜、良い出来栄えですね・・。

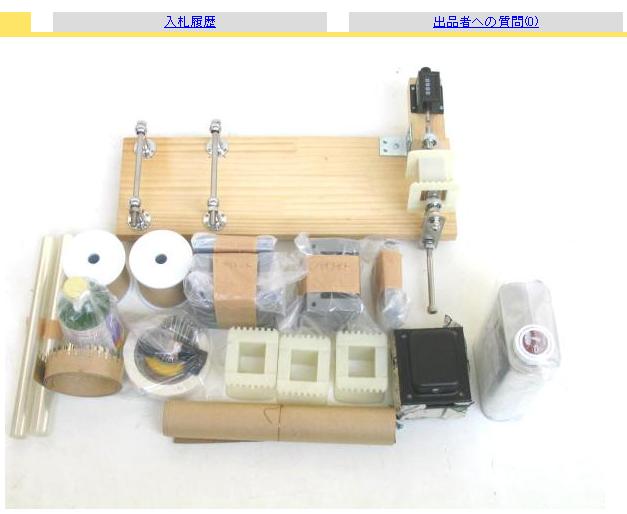

講習会は来週に迫って、準備に余念が無く着々と進行
ご同慶の至りです。
