(new) 画像タイトル:img20200722200322.jpg -(Diet 1398 KB→141 KB)

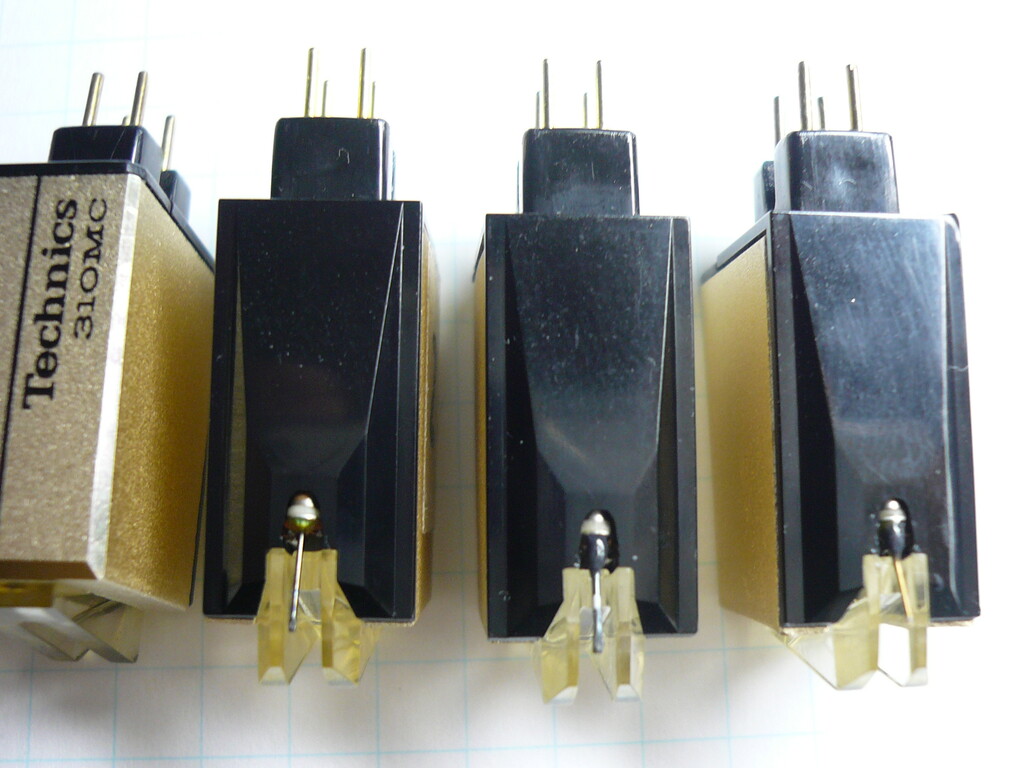

カンチレバーの接合について。 Yasue 7/22,20:03 No.921 返信 (t)
 先日の三土会にてMCカートリッジのカンチレバーの接合についてお話させていただきました。
左:P310MC
2番目:P310MC+ボロンカンチレバー(オリジナル)
3遍目:P310MC+チタンカンチレバー
4番目:P310MC+ベリリュウムカンチレバー
二液性エポキシ接着剤にて接合しました。


画像タイトル:img20200607125833.jpg -(Diet 582 KB→254 KB)

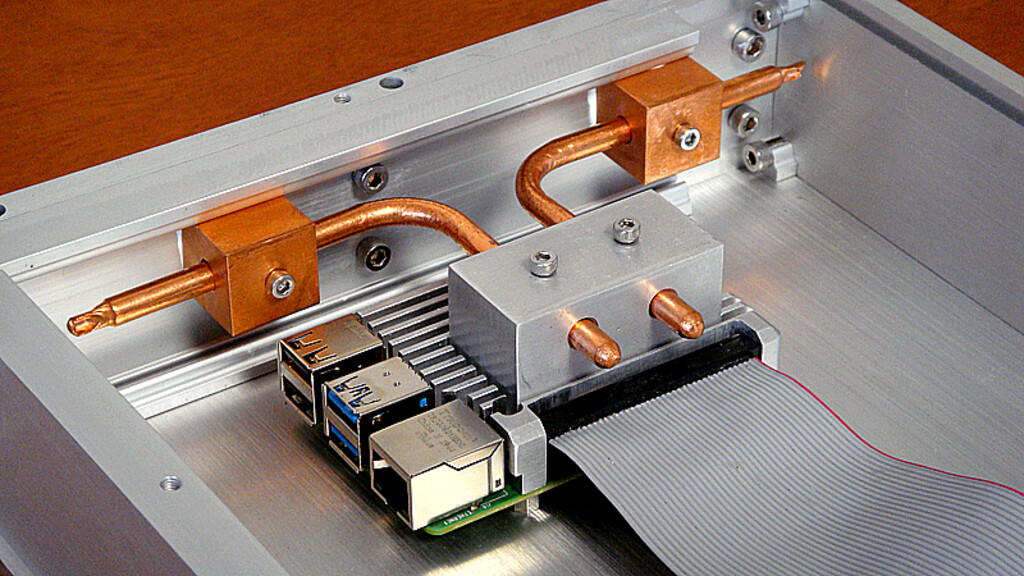

ラズパイ4の実装がやっと出来ました 関澤@池袋 6/07,12:58 No.912 返信 (t)
 ラズパイ4の実装がやっと出来ました。

 ラズパイ4によるネットワークプレーヤーが目標です。
 今回は、DC5VとDC3.3Vのみリニア(ドロッパー)電源化して、ヒートパイプによるファンレス化も目指しました。

 紙やすりと、卓上ボール盤、金鋸では厳しかったですが、余りある時間を贅沢に生かして、音楽を聴きながら、楽しみながら作りました。
 これから、ユニバーサル基板で電源を作り、クーラー無しの盛夏を想定した温度負荷試験を行います。

 工作では、銅がドリル歯に喰らいついた事と、12mmのアルミ加工は、非力な卓上ボール盤では辛かったです。
 フライス盤が欲しいですが、家庭平和の為に買えません。
>> (new) 無題 内山@江戸川 6/07,15:55 No.913
凄い力作ですね ファンレス空冷ラズパイ仕様では 最上位になる程の美しさですね
是非 連続再生時間の更新を目指して下さい ♪
>> (new) 無題 土屋@埼玉県 6/07,17:53 No.914
毎日の掃除と食器洗いを率先してやれば、家庭平和を保ったままフライスを導入できると思います。
>> (new) なるほど・・・ 関澤@池袋 6/07,18:59 No.915
 食器洗い(食洗機)は、毎日欠かさずやってますが、掃除は庭だけなので足りないですね。
 一度、居間でボール盤を使用してから機械の買い増しが出来なくなりました、未だにリカバリー出来ないのです。

 今度、三土会にお持ちします。
>> (new) 富岳 大橋@町田 6/23,20:04 No.916
私も掃除洗濯食事の支度とやってますが、オーディオルームにこもると無言の圧力が来ます。ところでヒートシンクのあたりがTVに出ていた富岳のヒートシンクそっくりですね。関沢さんは只者ではないと思ってましたが、やはりこんな国家プロジェクトに関わっていたんですね。こんど真似してみようかな。


画像タイトル:img20200606135426.jpg -(Diet 212 KB→116 KB)

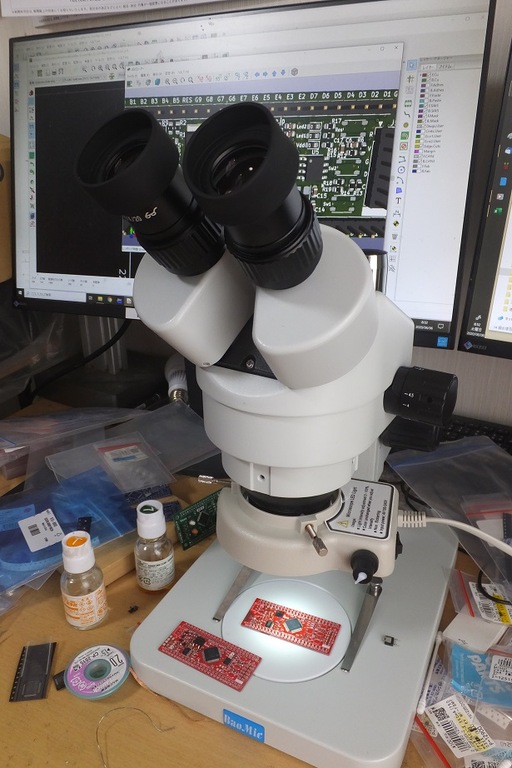

大陸製の実体顕微鏡 内田@群馬 6/06,13:54 No.905 返信 (t)
先日の赤エビ基板組み立てでチップ抵抗の取付は出来たのですが
ちゃんと半田付けで出来たか確認する時の実体顕微鏡の必要性を感じたので遂に導入しました〜日本製は中古でも超高いので選択の余地は無く大陸製です、新品でも日本製の中古より安いw
>> 画像タイトル:img20200606140248.jpg -(192 KB)

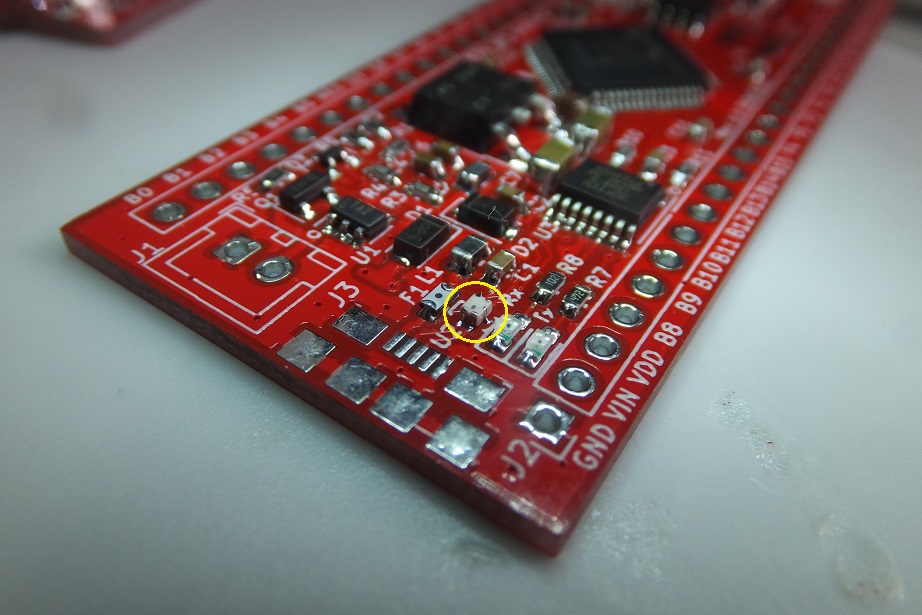

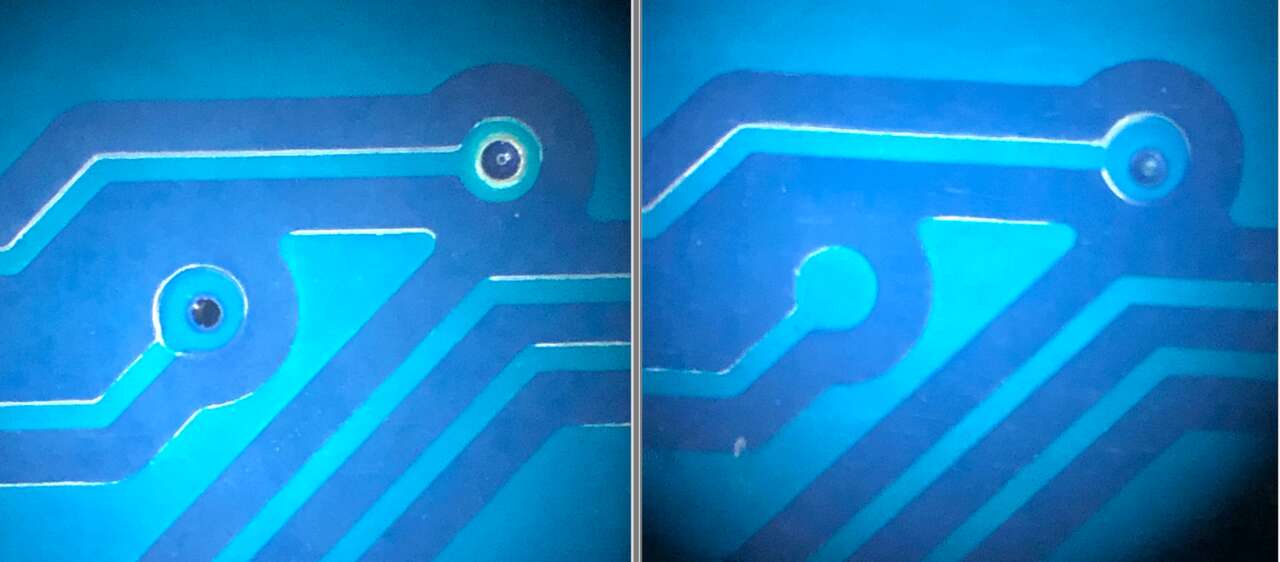

実体顕微鏡の威力 内田@群馬 6/06,14:02 No.906
今回導入の一番のきっかけは黄色い丸の部品で1.25mmx1.0mmのサイズに6個の端子があるESD保護デバイスです、顕微鏡を覗きながらの半田付けですが、始めはかなり違和感がありますが、要は慣れの問題で1608サイズは余裕で抵抗なら1005でも行けそうです、過去一度も成功した事がなかった0.5mmピッチのICも半田付けできました!、小さく半田が出来ない理由で諦めていた色々なデバイスが使える様になるので、製作の幅が広がりそうです。

>> 大陸製 大塚@川崎市 6/07,01:20 No.907

ダイジョブでした?

ちゃんと見えます?
>> 評判がいいみたいですよね 蝦名@西東京 6/07,07:02 No.908
amazonのレビューを見ると、プリント基板関係の作業に使っている例があるし、評判もいいみたいですね。歳をとると、普通の部品でも見えなくなってくるのでやっぱり実体顕微鏡は便利です。
個人的には、プリズムを使っているのかミラーなのか気になります。値段を考えるとミラーなのかな
>> 見えますよ〜 内田@群馬 6/07,08:13 No.909
大陸のパチモンですからね、各部の作りが雑で質感とかは無縁の代物ですが、画像もちゃんと映り半田付けには十分使えます、ただズーム調整する毎にピント合わせが必要なのが面倒ですが付属のリング型LED照明はなかなか使えます。


画像タイトル:img20200531175817.jpg -(Diet 364 KB→123 KB)

新しいことにチャレンジ!! 大塚@川崎市 5/31,17:58 No.900 返信 (t)


最近の引きこもりのおかげで、いろいろなものをチョコチョコと作っていますが、ついに新たな分野に手を出してしまいました。

とうとうArduinoを買ってしまいました。

過去の工作でラズパイを扱いましたが、正直わけがわかりませんでした。

やっぱり敷居が高いなと思っていましたが、最近、YouTubeなどを見ていて「Arduinoなら俺にもいけるかな?」と思って購入。

いじってみると、最初はやはりわけがわかりませんでしたが、ラズパイとちがって、こちらはわかりやすい動画やブログが豊富に存在しているのでそれらの真似をしていけばなんとかなりそうという気がして、とりあえずいろいろやってみました。


結果、半月いじりたおして、すこーしだけわかって来ました。

・Arduino独自の呼称や名称がいくつかある。
・ブートローダーというOSみたいなものをまずICに書き込んでからプログラムを書き込む。
・プログラムはIDEという専用のソフトをつかって作り、書き込みもこれで行う。


半月いじってわかったことは、「ラズパイ」はエンジニア向け、「Arduino」は素人向け、という気がしています。

やはり私には、いきなりラズパイは無理でした。

で、こちらのArduinoですが「わからない人のために親切になってるな」という印象です。

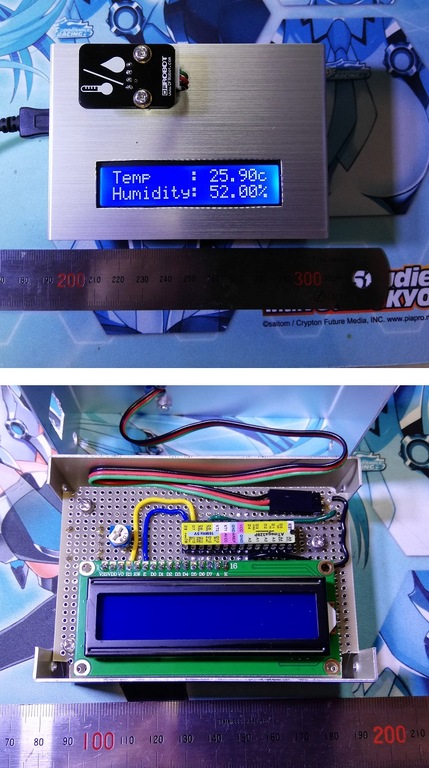

まあ、とりあえずなんかつくってみようということで温湿度計を作ってみました。

IC単体での使い方がわからずにちょっと苦労しましたが「ぐぐればわかるのがArduino」をモットーにがんばってみました。

現状、ブートローダーを書き換えて内部クロックの8MHZで動かして、ICだけで機能させることが出来ています。

副産物で、書き込み用のシールド(ドーターカードをArduinoではこう呼ぶそうです)も作れちゃいました。

温湿度センサーは秋月で売っている「DHT11」を使用。
ケースはみんな大好きタカチの「YM-100」です。

今回、試作を繰り返したため、はじめてブレッドボードを活用しましたが、これも使ってみると便利ですね。

なんやかんやと紆余曲折を経ること一週間。
やっと作品に仕上げることが出来ました。

液晶の表示が出たときは、自作アンプから音が出た時ぐらいうれしかったです。

自分好みの表示や設定にするのも楽しいです。

やっぱり自作はすばらしいですね。


スケッチ(コードやプログラムをArduinoではこう呼ぶそうです)は、まだ一からは書けませんが「ぐぐれば拾える」ので、これをいじるぐらいの知識をまずは身につけたいです。

>> いいですね〜 内田@群馬 5/31,19:40 No.901
確かにRaspberryよりはAruduinoですよね!
ちなみ、私が以前製作した蝦名式パワーアンプにも
Aruduinoが入っていて、入力の切り替えや冷却用FAN
のコントーロールをしていますよ〜オーデイオ信号を
直接扱う事は難しいですが、アクセサリー関係には
威力を発揮しますので、どんどん行きましょう!!
>> そうだったんですか! 大塚@川崎市 5/31,20:38 No.902
すでに応用していたとは気づきませんでした。

確かに能力的にも、システム監視のような用途には向いてそうですね。

いろいろ応用できそうですので、じっくり勉強していきます。
>> Arduino 岩野@中野 6/01,11:05 No.903
お手軽にできるので、仕事でも良く使ってます。
大陸製のUNO3なら、300円で買えますよ!
>> さすが大陸! 大塚@川崎市 6/01,17:07 No.904

オープンソースなので大手を振ってコピーできますから、価格では大陸にかないませんね。

私はDFRduino UNO R3という秋月で一個2300円のものを使っていますが、実際に組み込む場合は、ATmega328Pのみなのでとりあえずボードはこれでまにあっております。

 しかし、スケッチについてはわからないことだらけですので、岩野さんや内田さんのようなプロの方がいるというだけでも心強いです。本当に困ったときは頼りにさせていただきます。よろしくお願いいたします。


画像タイトル:img20200522121954.jpg -(Diet 229 KB→174 KB)

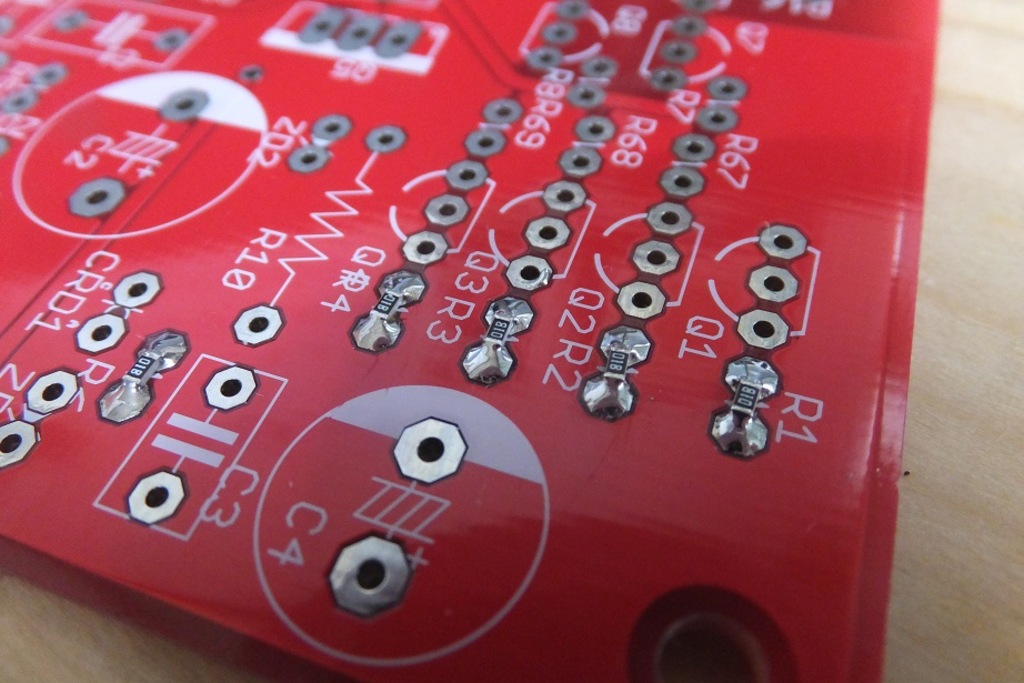

赤エビ基板のチップ抵抗実装 内田@群馬 5/22,12:19 No.896 返信 (t)
赤エビ基板への実装方法ですが
オフセットして実装する方法が推奨なのですが
難しいので真ん中取り付けてみたのですが
この方法はアリでしょうか?
>> もちろんOKです。 蝦名@西東京 5/22,20:06 No.897
ただ、反対面に部品を載せるところがあったような気がするので、その場所は気をつけてください。
しかし、綺麗に載っていますね。だいぶ、腕を上げましたね。
>> 了解♪ 内田@群馬 5/23,13:54 No.898

裏面実装はジャンパーピンの所ですね
それでは、この方法で行きま〜す。
>> おおっ!? 大塚@川崎市 5/31,17:13 No.899
やってますね〜!

私は、もう部品を付け替える気力が無いのであきらめました。

かといって、また一から作るのも・・・ねぇ。


画像タイトル:img20200401151727.jpg -(19 KB)

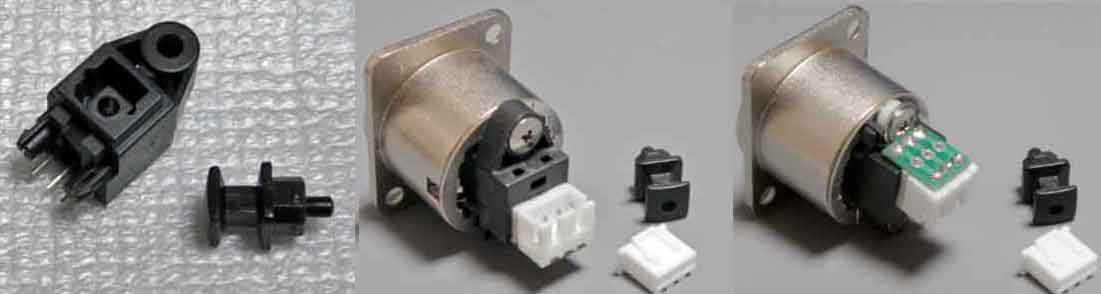

トスリンク(TOSLINK)のシャシーマウント 関澤@池袋 4/01,15:17 No.891 返信 (t)
 トスリンク(光ファイバー用コネクタ)をシャシーに取り付ける時の穴あけが、上手く行きません。
 綺麗に四角く空かない、位置がずれて基板の高さを調整する等、面倒です。
 大体、安っぽいですね。
 そこで、ノイトリックのレセプタクルにトスリンクを取り付けてみました。
 出力端子は、JSTのB3B−XH−Aを取り付けて、組み立てが容易くなり、厚いシャーシーでも23φの穴を空ければ、簡単にマウントが出来ます。
>> なるほど 松田@八王子 4/02,08:39 No.892
そういう手があったかっ!と感心してしまいました。古い機器から取り外して死蔵していたノイトリックスがあるので加工してみます。穴あけをきれいにするのが大変そうですね。
>> なるほど! 内田@群馬 4/02,23:43 No.893
普通のトスリンクが使えるのが良いですね!
流用したレセプタクルはUSBコネクタの奴ですか?
>> はい! そのとおりです! 関澤@池袋 4/03,07:44 No.895
USB用です、HDMI用でも可能です。

 メス螺子の部分をスペーサー等を接着して作れば、普通のXLRでも可能です。
 螺子は低頭の3mmで、端子とXHを繋ぐ基板は、秋月の「3PトグルスイッチDIP化基板」です。
 トスリンクの取り付け面をヤスリで削って高さを調整しますが、プラですから、簡単です。
 螺子の反対側は、グラつかない様にスペーサーを入れます。

 とてもステディーで、良いですよ〜!


画像タイトル:img20190926214756.jpg -(131 KB)

オン/オフ独立遅延設定タイマー 岩野@中野 2019/09/26,21:47 No.888 返信 (t)
先日の三土会の帰りに、T氏から、システムの電源入れるときの制御ユニットの話が出ておりました。
オムロン等の単独遅延タイマーユニットは、ON遅延かOFF遅延の片側しか選べないので、組み合わせて作ると面倒だと
そこで、急遽、回路を起こして、プログラムを書きあげました。
遅延時間は、ボリュームで調整し、ジャンパーの設定で最大を10秒、50秒、250秒を選べるようにしました。
オンとオフは、独立したボリュームですので、オンは5秒で、オフは1秒とかに設定できます。
>> 暫定の回路図です。 岩野@中野 2019/09/26,21:51 No.889
今後、もう少し検討して、変わるかもしれません。
プリント基板を作成する予定で、基板上に秋月で格安で入手できるパワーリレーとか、音響用リレーも実装できるようにします。
複数枚を使い、
プリ、デバイダー、パワーアンプとかの電源を制御すれば、
スイッチ1つで、楽ができます。
Adobe PDF 書類 img20190926215153.pdf -(31 KB)


画像タイトル:img20190425000253.jpg -(81 KB)

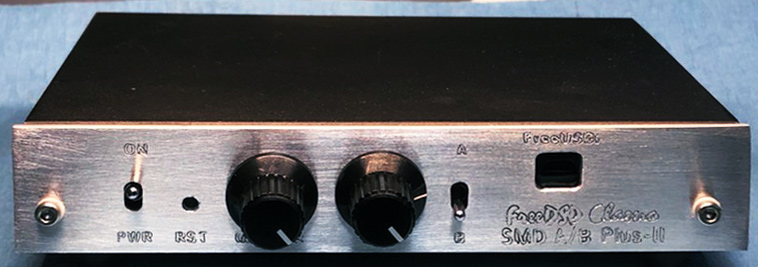

期間限定情報 HILO@町田 2019/04/25,00:02 No.857 返信 (t)
おとといELECROWにこの基板を発注したばかりなのですが、
FusionPCBが信じられないような基板製造と実装の期間限定セールを始めたので思わず同じものを実装込みでまた発注してしまいました。(通常価格なら費用は500ドルほどになるはず)

このPCBAセールの内容は、基板の製造を発注し、5枚限定ですがそれに載せる部品代だけで、仕掛かり費用も送料も一切無しで実装サービスをやってくれるというもの、しかも標準在庫品の部品も通常の通販の1/3から半額と安い、在庫品のSMDのCRだけでも実装を依頼すれば条件を満たせそうなので送料も浮いて激安で半完成に基板まで手に入りますね。思わず板10枚で実装5枚頼んでしまいました。生基板が大量に余ってしまうのでもし希望の方おられたら頒布や製作会でもやりましょうかね?(笑)

(FusionPCB)
https://www.fusionpcb.jp/

(発注した基板の内容)
https://cyberpithilo.web.fc2.com/audio/freedsp/index.html

>> 画像タイトル:img20190513003659.jpg -(61 KB)

ミスった(汗) HILO@町田 2019/05/13,00:36 No.858
FusionPCBからメールが届いた。
PCBAで頼んだ分の装着がはじまったようだが、私のミスで
「抵抗のサイズが合ってないよ」と英語でメールがきた・・・
あらら・・・

>> 実装済み基盤を希望します 浅川@渋谷 2019/05/13,10:09 No.859
HILLOさんにはお借りしたものがありますがあくまでもお借りしたものなのでDSP実装済み基盤の確保するべきと考えていました。
>> 抵抗のサイズ 岩野@中野 2019/05/13,20:48 No.860
HILOさんの部品表見てたら、2012サイズで設計されてますよね、お目目には優しいですが、入手製はいまいちです。
2012サイズの抵抗は、手持ちで数種類はリールであります。
在庫を調べておきます。

>> 画像タイトル:img20190513233853.jpg -(126 KB)

無題 HILO@町田 2019/05/13,23:38 No.861
浅川さん、こんにちは
残念ながら、余った生基板と半実装のver0.4基板ですが全部行き先が
決まってしまいました、バックオーダーになってしまった分は実施は
未定なので困りましたね、赤い旧バージョンの未実装基板でよければ
あと2枚あるんですが・・・

それより
さし迫った出品対応のことでお困りと思いますので、まずは不調の基板を
入れ替えたいのですが、月末にかけて出張が入ってしまい今月の町田オフ
には参加できなくなってしまったので、もし浅川さんが18日の秋葉原の会に
来られるのであれば、そこで基板をお渡し出来ませんでしょうか?
ご都合が付かないのであれば、どなたかに基板を託けたいと思っております。
という訳で新バージョン基板を、昨日1日掛かって何とか3枚組み上げました
ハンダ付け不良一箇所と、EEPROMの逆付け(汗)というポカミスをやらかして
しまいましたが、3枚とも動作するようになりました。

少々先になると思いますが今浅川さんの処にある基板が修理できたら、
それを使って頂くというのは如何でしょうか? 音に関する回路は全く同じ
ですし同じ動作をするので、見てくれさえ気にしなれば私のほうは構いません。


>> 了解しました。 浅川@渋谷 2019/05/14,09:55 No.862
HILLOさんへ
逆に得した気分です。18日にお会いできるようにしたいとおもいます。急に都合が悪くなった場合はまたその時に連絡します。

>> 画像タイトル:img20190515070130.jpg -(Diet 309 KB→52 KB)

PCBA分も上がったようです。 HILO@町田 2019/05/15,07:01 No.863
FusionPCBから「送るよ」と画像付きでメールが来ました。
これで来月の製作会には基板が全部揃う見込みです。

岩野さん、抵抗在庫お持ちとの申し出ありがとうございます
最近はこのような大型チップ部品を作ってるところがどんどん
無くなってきてるみたいですね。 ・・・・という事で、
私のチョンボで未実装になってしまった2012SMD抵抗の220Ωを
もしお持ちでしたら15個ほど分けて頂けないでしょうか?

>> 2012 220ohm 岩野@中野 2019/05/16,03:59 No.864
HIRO様
まだ、在庫をチェックできてませんが、
最悪は、千石通商で販売してます。

https://www.sengoku.co.jp/mod/sgk_cart/detail.php?code=EEHD-57BH

>> 画像タイトル:img20190518105401.jpg -(Diet 2817 KB→189 KB)

PCBA到着しました HILO@町田 2019/05/18,10:54 No.868
FusionPCBで一部SMD部品の実装を依頼した分が届きました。
ひとり一回きりなので私はもう頼めませんが通常価格の
約1/5で手に入りました。

岩野さん、情報ありがとうございます。今日の秋葉原に行くついでに千石に寄って抵抗入手するようにします。

>> 報告 浅川@渋谷 2019/05/19,10:57 No.869
HILLOさんへ
お借りした基盤の件です。結論から申し上げますとノイズが乗っています。最初はレギュレータ電源を疑ったのですが赤い基盤にそのようなことはなかったので基盤側に何等かの問題があるのかとおもいます。
>> 報告 浅川@渋谷 2019/05/19,11:03 No.870
HILLOさんへ
お借りした基盤の件です。結論から申し上げますとノイズが乗っています。最初はレギュレータ電源を疑ったのですが赤い基盤にそのようなことはなかったので基盤側に何等かの問題があるのかとおもいます。

>> 画像タイトル:img20190519124315.gif -(55 KB)

ver0.1(赤い基板)の残留ノイズ HILO@町田 2019/05/19,12:43 No.871
回収した基板はch3,ch4のミュート解除が出来なくなっていました。
正常に動作しているch1で測定した残留ノイズです。


>> 画像タイトル:img20190519124611.gif -(58 KB)

rev0.4基板の残留ノイズ HILO@町田 2019/05/19,12:46 No.872
問題のver0.4(青い基盤)の残留ノイズです。(入力解放)
確かに増えてますね、DACからデジタルゼロを出力しても変化しないので、DAC側がクサい・・・


>> 画像タイトル:img20190519125408.gif -(54 KB)

原因究明! HILO@町田 2019/05/19,12:54 No.875
原因を突き止めました。
実験的に載せ替えたU4のAD8532がとんでもなく
残留ノイズが多いためだったと判明しました。
画像がLME49720に換装して測定したものです。

#浅川さん、申し訳ありませんU4の換装ですが
自力で可能でしょうか?

>> やってみます 浅川@渋谷 2019/05/19,13:13 No.876
HILLOさんへ
いろんな過程があるものですね( ´艸`)
>> 無題 HILO@町田 2019/05/20,01:16 No.877
浅川さん、ども
このU4の石はもう使わないので足を切っても構いません
外れたらお手数ですが廃棄してくださいませ。
>> やってみた結果 浅川@渋谷 2019/05/20,22:27 No.878
HILLOさんへ
LME49720はオワコンということで入手できませんでしたがLME49721をよく確認もせずに購入してU4に乗せ換えて電源ONにしたところLEDが一瞬光って消えそのあと世k見ると点滅をつづけています。これを見て動作確認はしていません。載せ替え前は動作状態の時は点灯し続けていたからです。
>> 気づいたこと 浅川@渋谷 2019/05/20,23:33 No.879
HILLOさんへU4に乗せるべきオペアンプは単電源ということでした。LME49721は違うということです。
>> 耐圧オーバーですね HILO@町田 2019/05/21,03:09 No.881
特に単電源Op-Ampの必要はありませんが、電源に12V掛かるので
LME49721は5.5Vまでしか耐えられないので燃えちゃいますね。

OPA1652AIDRかADA4075-2あたりが良さげです。
電源用なのでOPA1612AIDだと勿体ないですね・・・
>> 動作確認 浅川@渋谷 2019/05/29,23:03 No.882
HILLOさんへ
U4にADA4075-2載せて動作確認してみましたが入力感度が低く歪んで聞こえます。ノイズは聞こえません。
>> 無題 HILO@ベトナム 2019/05/31,02:26 No.884
う〜ん、なぜだろう?
測定したゲインはほぼ1倍だったし
自宅で測定した結果とか、町田オフの会場での動作と
あまりに状況が違うようなので
動かない理由が気になります。

>> 画像タイトル:img20190531223325.jpg -(142 KB)

正常動作 浅川@渋谷 2019/05/31,22:33 No.885
HILLOさんへあとでADA4705-2の4番端子が繋がってないことがわかりました。拡大してよく見ないと判らないくらい小さいので気をつけないと気が付きません。ココしか疑うところがないのでなんとかなったということです。この音を聴くとLCネットワークに戻したくなくなりますね。

>> 無題 HILO@町田 2019/06/01,00:09 No.887
やっと帰ってきました

うまく動いたようで安心しました。
ちゃんとノイズ確認できててなくてお手数かけ申し訳ありませんでした
48dB/octのスロープはデジタルならではですね。

早急に製作会に向けて基板の資料作りを始めなきゃ・・・(汗)


愛用のケース 岩野@中野 2018/12/21,09:07 No.855 返信 (t)
タカチのPW15−4−11Bが、製残中止だそうです。
LOG−ATT−V3や、
LOG−ATT−V2本体、拡張ディスプレィに使ってました。
秋葉の在庫を買い占めるか・・・
>> SS無線 岩野@中野 2018/12/21,09:35 No.856
店頭在庫の分を買い占めるか・・・


画像タイトル:img20181125204424.jpg -(Diet 385 KB→96 KB)

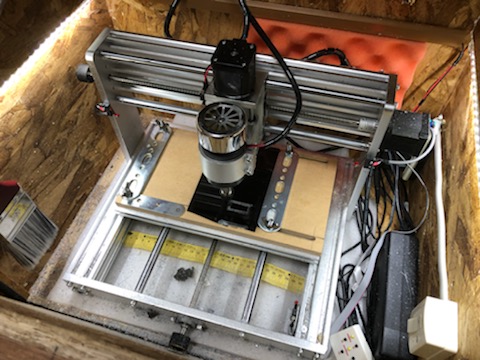

フライス盤 土屋 2018/11/25,20:44 No.853 返信 (t)
雑談中に会の3名の方がフライス盤を持っている事がわかりました。私のは安物で強度が足りないので、あちこち改造し金属加工もできるようになりました、みなさん設置場所にも苦労されているようです。
>> 一家に一台フライス盤 三上@東京品川 2018/12/18,12:55 No.854
フライス盤あると便利ですね。
クロステーブルのおかげで、4隅の穴あけがドンピシャできまりますし、意外にアクリルなど樹脂加工に便利です。3Dプリンタは精度出ませんね。やはり削りですかね。
